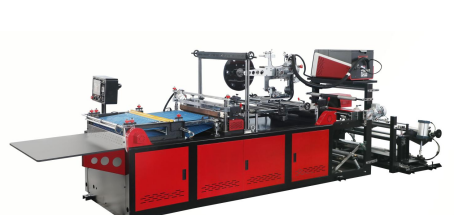

Máquina para fabricar bolsas de mensajería degradables hdpe ldpe lldpe pla

本机用于印刷或非印刷的聚乙烯(PE)塑料薄膜的热切边封制袋,整机配有电脑自动定长,自动色标跟踪,自动断胶,离型膜断料自动停机,薄膜断料自动停机,自动张力等功能(整机2项专利).是目前尤为理想和先进的快递袋生产设备.

Esta máquina se utiliza para fabricar bolsas de PE con fondo sellado, impresas o no impresas. La máquina (con 2 patentes) tiene funciones como ajuste automático de longitud computarizado, seguimiento automático de objetos basado en color, corte automático de pegamento, sistema de parada automática para película resistente a la grasa o rotura de película, control automático de tensión, etc. Es el equipo de producción de bolsas de correo más ideal y avanzado en la actualidad.

型号

Modelo

单价

Precio unitario

选装项

Función opcional

1.Costo adicional del dispositivo plegador de tensión servo de película de hoja:

1) 800型片膜(磁粉张力)三角架

Carpeta Tensora de Polvo Magnético 800MM USD 3600

2) 800型片膜(伺服张力)三角架

Dobladora Tensora Servo 800MM USD 7000.00

3) 900型片膜(磁粉张力)三角架

Carpeta Tensora de Polvo Magnético 900MM USD 3600

4) 900型片膜(伺服张力)三角架

Dobladora Tensora Servo 900MM USD 7000.00

5) 1000型片膜(磁粉张力)三角架

Carpeta Tensora de Polvo Magnético 1000MM USD 5300.00

6) 1000型片膜(伺服张力)三角架

Plegadora Tensora Servo 1000MM USD 12.500,00

2. 桶膜电机张力系统

Sistema de tensión del motor del rollo de película USD1800.00 adicional

3. 伺服泵胶枪总成(专利技术)Pistola de pegamento con servobomba (tecnología patentada) USD2650,00 adicionales

4. 打孔器组件Dispositivo de Perforación Extra USD 150.00

5. 破口组件Dispositivo de incumplimiento adicional USD 180,00

6. 高架插底组件(含纠偏储料)Componentes Elevados (Escudete Inferior) Extra USD 1100.00

注:选装插底组件必须加配(电机,伺服张力系统)

Observaciones: El dispositivo de refuerzo inferior opcional debe estar equipado con motor y sistema de servotensión;

最大制袋成品长度(厘米cm)

Máx. Longitud de la bolsa terminada (cm)

最大制袋成品宽度(厘米cm)

Máx. Ancho de la bolsa terminada (cm)

卷膜最大放卷直径(厘米cm)

Máx. Diámetro del rollo de película (cm)

离型膜最大放卷直径(厘米cm)

Máx. Diámetro del rollo de película de liberación. (centímetro)

生产速度(米/分钟)

Velocidad de producción (m/min)

70米/分钟(速度快慢取决于:同时生产不同的材料,不同的袋子,不同规格)

70 m/min (depende de los requisitos de producción, tipo de bolsa y especificaciones)

20-320 unidades/minuto

机器重量(千克kg)

Peso de la máquina (kg)

外形尺寸(毫米mm)

Dimensiones (mm)

桶膜版本Rollo de película:长(L)6080×宽(W)1200×高(H)1980

Película de hoja de 片膜版本: 长(L)7100×宽(W)2350×高(H)2240

总功率(千瓦kw)

Potencia total (kilovatios)

①气缸抬料,利用气缸的快速动作,减少上料时间的浪费,能够承受一定的负载,确保薄膜在运行的过程中保持稳定,更易于自动化控制.(卷膜最大放卷直径可达75 0 mm), 无需人工抬料,确保节省操作人员用时和省力

① Levante la película por el cilindro, la acción rápida del cilindro evita la pérdida de tiempo de alimentación, puede soportar una cierta carga. La película no es fácil de romper durante la operación y es más fácil de controlar la automatización. El diámetro máximo del rollo de película puede alcanzar los 750 mm, no se requiere elevación manual, lo que garantiza un ahorro de tiempo y mano de obra.

②自动纠偏控制系统,搭配U型超声波传感器不抖动易调节精准定位.支持追线,追边,对中三种工作方式,智能检测传感参数,精度高,反应敏捷,误差更小

② El sistema de control de corrección automática con sensores ultrasónicos en forma de U está equipado para un funcionamiento estable y un posicionamiento preciso. Admite tres métodos de trabajo: seguimiento de líneas, seguimiento de bordes, centrado. Detecta de forma inteligente los parámetros del sensor con alta precisión, respuesta rápida y error mínimo.

③无料自动停机,当制袋机出现断料,无料情况时,自动停机,可防止因缺料而生产不合格的产品,避免了操作人员重新穿料的繁琐步骤,节省了时间和人力成本.自动停机A,B方式2种(A触碰式停机,B计算卷径式停机)

③ Sin sistema de parada automática de material. Cuando hay roturas o falta de material, la máquina se detendrá automáticamente para evitar la producción de productos no calificados. Evita el engorroso trabajo manual de reroscado, además ahorra tiempo y reduce los costes laborales. Hay dos métodos de parada automática: A) parada por contacto, B) parada por cálculo del diámetro del rollo.

④张力控制方式为磁粉制动器系统,根据薄膜厚薄不同来调节张力,靠磁粉刹车的拉力来控制薄膜.采用耐热性能优质的磁粉,温升低,输出转矩稳定,响应速度快,运转平稳,振动小,噪音低,可高频率工作

选装项2:桶膜磁粉张力改电机张力系统:主要是为了确保薄膜能以合适的速度和张力进行释放.从速度方面来讲,通过变频器可以改变电机的转速.例如,当制袋速度加快时,放料电机转速也相应提高以此来匹配制袋节奏.在张力控制上,会有张力传感器来检测薄膜张力,如果张力过大,控制系统会降低电机转速.比如,当材料出现卡顿导致张力突然增大时,控制系统收到张力传感器的信号,就会立刻调整放料电机的转速,放置薄膜被拉断,确保在多层材料放料时,每层材料的输送速度和张力都能达到协调一致

④ El método de control de tensión es el sistema de freno de polvo magnético, que ajusta la tensión de acuerdo con el espesor de la película y utiliza la tracción del freno de polvo magnético para controlar la película. Se utiliza polvo magnético resistente al calor de alta calidad, con bajo aumento de temperatura, par de salida estable, velocidad de respuesta rápida, funcionamiento suave, baja vibración, bajo ruido y la capacidad de trabajar a alta frecuencia.

④ Función opcional 2: Cambie el sistema de tensión de polvo magnético de la película en rollo al sistema de tensión del motor: para garantizar que la película se suelte a la velocidad y tensión adecuadas. En términos de velocidad, el convertidor de frecuencia puede ajustar la velocidad del motor. Por ejemplo, cuando aumenta la velocidad de producción, la velocidad del motor de liberación de película también aumenta en consecuencia. En cuanto al control de tensión, se instala un sensor de tensión para monitorear la tensión de la película. Si la tensión es demasiado alta, el sistema de control reducirá la velocidad del motor. Por ejemplo, si los atascos de material provocan un aumento repentino de la tensión, el sistema de control recibirá la señal del sensor y ajustará instantáneamente la velocidad del motor para evitar la rotura de la película. Esto garantiza una velocidad y tensión coordinadas para la liberación de material multicapa.

④sistema de frenos de polvo magnético

⑤选装项1:片膜(磁粉张力)三角机(用于制作片膜对折,三角折边机()

选装项1:选装项1:片膜(伺服张力)三角机(主要是为了精准的控制薄膜的释放,伺服电机根据预设的参数和指令来驱动放料轴,使薄膜能以稳定的速度和张力放出,比如,当制袋机需要以一定的速度制作袋子时,伺服控制系统会柑橘制袋速度,袋子尺寸等因素计算出放料的速度,然后驱动电机安装这个速度运转,同时,他还能对放料的张力进行实时监控和调整.如果张力过大,可能会导致薄膜拉伸变形甚至断裂.张力过小,薄膜可能会松弛,影响制袋精度和印刷色标准确度.确保在多层材料放料时,每层材料的输送速度和张力都能达到协调一致)

⑤Función opcional 1: Máquina triangular de película en hoja (tensión de polvo magnético) (se utiliza para doblar la película por la mitad, la máquina plegadora triangular controla el brazo oscilante de almacenamiento de material de doble capa mediante motor, lo que permite que la película tenga más espacio de almacenamiento y tiene una alimentación de material relativamente estable).

Función opcional 1: Dispositivo de plegado de película en hoja (tensión servo) (la función principal es controlar con precisión la liberación de la película, el servomotor impulsa el eje de liberación según los parámetros preestablecidos, asegurando que la película se pueda liberar con velocidad y tensión estables. Por ejemplo, cuando la máquina para fabricar bolsas funciona a una velocidad específica, el sistema de servocontrol calculará la velocidad de liberación según la velocidad de fabricación de la bolsa y el tamaño de la bolsa, luego acciona el motor en consecuencia. Al mismo tiempo, monitoreará y ajustará la tensión de liberación de la película en tiempo real. La tensión excesiva puede estirar o romper la película, mientras que una tensión insuficiente puede causar holgura, afectando la precisión de la fabricación de bolsas y la precisión del color de impresión. Esto garantiza una velocidad y tensión coordinadas para la liberación del material multicapa).

Máquina triangular de película en láminas

①电脑系统采用国内高端品牌PLC,程序由本公司独家编写,操作人员可通过触摸屏轻松进行参数设置,电脑监控生产过程和查看电子故障信息.采用后送料模拟量同步控制,可实现送料速度与制袋机其他工序的协调一致.前后双伺服电机系统控制使得卷膜过料无拉伸,一个伺服电机控制离型膜与薄膜粘合部分,另外一个伺服电机控制切刀后的胶辊,精确控制薄膜的输送长度和速度实现薄膜高精度的切割热烫

① El sistema informático utiliza un PLC de marca nacional de alta gama, y ​​el programa está escrito exclusivamente por nuestra empresa. Los operadores pueden configurar parámetros fácilmente a través de la pantalla táctil. La computadora monitorea el proceso de producción y muestra información de fallas electrónicas. El sistema de control síncrono analógico de post-alimentación puede lograr la coordinación de la velocidad de alimentación con otros procesos de la máquina formadora de bolsas. Los servomotores delanteros y traseros hacen que el rollo de película avance sin tensión. Un servomotor controla la parte de adhesión entre la película a prueba de grasa y la película, el otro controla el rodillo de goma detrás del cortador, controlando con precisión la longitud y la velocidad de alimentación del papel para lograr un corte de alta precisión.

SOCIEDAD ANÓNIMA:

②色标跟踪,卷膜正反面印刷均可跟踪,简易的设定方式,精准识别定位薄膜上的图形,实时检测,丢标自动停机

② Seguimiento de objetos basado en color, se puede rastrear la impresión frontal y posterior de la película en rollo, fácil configuración, identificación precisa y posicionamiento de imágenes en el papel, detección en tiempo real, parada automática de pérdida de objetos.

Seguimiento de objetos basado en colores:

③全自动电脑同步离型膜断胶控制系统,离型膜断料,无料自动停机系统,专利技术(高速稳定,断胶干净整洁无拉胶)离型膜最大放卷直径可440 mm. .产品优势在快递袋断胶处撕开离型膜时更加快捷,无需费力寻找开口处

③ Sistema de control de corte de pegamento de película a prueba de grasa, completamente automático, sincronizado por computadora, rotura de película a prueba de grasa, sistema de parada automática sin material, tecnología patentada (alta velocidad y estabilidad, corte de pegamento limpio sin hilos). El diámetro máximo del rollo de película a prueba de grasa puede alcanzar los 440 mm. El diseño de corte de pegamento hace que la pieza de corte en caliente no sea pegajosa y el proceso de producción sea más estable. Es más rápido arrancar la película a prueba de grasa en la parte cortada con pegamento de la bolsa de correo, sin necesidad de encontrar la abertura de la bolsa.

选装项4:伺服泵胶枪总成专利技术(优势在于快递袋上的热熔胶水最薄和最厚处相差4丝内,使得热熔胶水喷涂更加均匀,品质显著提升,尤其是做一些知名品牌快递袋,如顺丰,京东,天猫,邮政等快递袋)

④ Función opcional 4: Conjunto de pistola de pegamento con servobomba (tecnología patentada) Ventaja: Garantiza que el espesor del adhesivo termofusible varíe dentro de 0,04 mm, logrando una pulverización uniforme del termofusible, mejorando significativamente la calidad, especialmente para fabricar bolsas de mensajería de marcas reconocidas (por ejemplo, SF Express, JD, Tmall, China Post, FedEx, DHL, etc.).

Equipos de rotura de película de liberación:

Función opcional 4: Conjunto de pistola de pegamento con servobomba

④热熔胶机,与主机系统连接,精准控制热熔胶厚度和位置.配备高品质热熔胶机和反抽式喷枪头,进口电磁阀.使得胶水喷涂均匀,断胶干净无拉丝

④ La máquina de pegamento termofusible, conectada al sistema host, controla con precisión el espesor y la posición del pegamento termofusible. Equipado con una máquina de pegamento termofusible de alta calidad y una boquilla rociadora de succión inversa, válvula solenoide importada. Haga que el pegamento se rocíe uniformemente y el pegamento se corte limpiamente sin formar hilos.

④ Máquina de pegamento termofusible:

⑤热切刀采用合金材质,具有良好的耐磨性和腐蚀性,硬化处理不易变形,特殊配方不易粘料等优势.加热管温度控制系统使得袋口烫合牢固,平整,温度可调整范围:1-440⁰do

⑤ El cortador en caliente está hecho de una aleación, que es resistente al desgaste y a la corrosión, no se deforma fácilmente después del tratamiento de endurecimiento y no se pega fácilmente para materiales especiales. El sistema de control de temperatura del tubo calefactor garantiza que el sello de apertura de la bolsa sea firme y plano, rango de ajuste de temperatura: 1-440⁰DO.

El cortador en caliente está hecho de aleación:

⑥胶辊均有良好的弹性,能在一定程度上缓冲制袋过程中的冲击和震动.耐磨耐用,可长时间承受频繁摩擦和压力,不易磨损和变形.具有良好的防滑性能和外圆平整度

⑥ El rodillo de goma tiene buena elasticidad, lo que puede amortiguar el impacto y la vibración durante la producción. Resistente al desgaste y duradero. Tiene buen rendimiento antideslizante y planitud del borde exterior.

rodillo de goma:

250次/分钟

⑦ Función opcional 4: La perforadora utiliza material de acero importado, es rápida y duradera. El nuevo tipo de aguja de molde con dientes de horquilla puede alcanzar hasta 250 veces/min.

⑧选装项5:破口组件用于(桶膜破口功能,把桶膜一边破开形成一个信封口形状,便于后续的物品填装)

选装项6(高架插底功能,主要是为了让袋子底部形成一个()

⑧ Función opcional 5: Unidad de muesca (función de muesca en rollo de película, abre un lado del rollo de película para formar una abertura en forma de sobre, lo que facilita el llenado posterior del material)

Función opcional 6: (Función de inserción de fondo de marco alto: para formar una forma plana que contiene material en el fondo de la bolsa, comúnmente utilizada para fabricar bolsas verticales y tipos de bolsas similares)

Opción 5 Unidad de muesca Opción 6 Función de inserción inferior de marco alto

①设备出料采用一出一方式,平板式工作台面,电脑自动计个数,自动计批数,任意定长及可设定任意数报警自动停机停留,停留时间可电脑屏幕设置

① El equipo descarga una bolsa cada vez, con una mesa de trabajo plana. Admite conteo automático de piezas y lotes. La máquina puede detenerse automáticamente con cualquier longitud y alarmas. El tiempo de permanencia se puede configurar en la pantalla del ordenador.

2 .消除袋子外层静电,使得成品袋子出料整齐,平稳的送出.客户在使用袋子过程中不易吸附

② Eliminación de electricidad estática: utilice un eliminador de estática de alta potencia con rendimiento estable, salida confiable, potencia constante y rendimiento de trabajo a largo plazo. Elimina la electricidad estática en la superficie de la bolsa exterior, haciendo que la bolsa terminada de descarga sea limpia y suave. Las bolsas no se absorberán fácilmente durante el uso.

③送料皮带采用光滑PU工业皮带,耐高温,不易拉长,防静电.结合制袋速度与袋子大小,自行调整皮带的速度快慢,能够平稳的将袋子从切刀工序输送到出料工作台

③ La correa de alimentación utiliza una correa industrial de PU suave, resistente al calor, resistente al estiramiento y antiestática. Ajusta la velocidad de la cinta según la velocidad de fabricación de bolsas y el tamaño de la bolsa, transportando suavemente las bolsas desde el proceso de corte hasta la mesa de salida.

序号

No.

名称

Artículo

数量

Cantidad

产地

Origen

无料自动停机装置

Dispositivo de parada automática

自研

Autodesarrollado

U型超声波传感器

Sensor ultrasónico en forma de U

中国·广东

Cantón, China

Peso(5kg)

Polvo magnético

中国·浙江

Zhejiang, China

张力控制器

Controlador de tensión

自研

Autodesarrollado

2°

2 juegos

中国·江苏

Jiangsu, Zhejiang

2°

2 juegos

中国·江苏

Jiangsu, Zhejiang

电脑PLC控制器

Controlador PLC

中国·江苏

Jiangsu, Zhejiang

液晶显示屏

LCD

中国·北京

Pekín, China

三相电机

Motor trifásico

中国·浙江

Zhejiang, China

热熔胶机

Máquina de pegamento termofusible

中国·广东

Cantón, China

变频器

Convertidor de frecuencia

中国·山东

Shandong, China

减速箱电机

Motor de caja de cambios

2°

2 juegos

中国·浙江

Zhejiang, China

同步电机

Motor síncrono

中国·浙江

Zhejiang, China

交流电机

Motor de CA (0,75 kw)

中国·安徽

Anhui, China

全自动电脑同步张力离型膜涂胶控制系统.专利技术(高速,稳定,涂胶平整)

Sistema de control de pegado de película a prueba de grasa, totalmente automático, sincronizado por computadora (tecnología patentada) (recubrimiento de pegamento suave, estable y de alta velocidad)

1套 1 juego

自研

Autodesarrollado

喷胶枪头+电磁阀

Boquilla de pegamento + válvula solenoide

中国·广东

Cantón, China

自动上料纠偏机

Sistema automático de corrección de alimentación

自研

Autodesarrollado

光电跟踪器

Sensor de fotocélula

中国·浙江

Zhejiang, China

气涨轴,铁块轴

Eje de aire, eje de bloque de hierro

自研

Autodesarrollado

输送皮带

Cinta transportadora

中国·上海

Shanghái, China

合金刀(不易粘,不变形)

Cuchillo de aleación (no es fácil de pegar ni deformar)

自研

Autodesarrollado

断胶装置(离型膜自动停机)

Dispositivo de corte de pegamento (dispositivo de parada automática de película a prueba de grasa)

自研

Autodesarrollado

Temperatura ambiente (1-440°C)

Control de temperatura de estado sólido (1-440 °C)

中国·浙江

Zhejiang, China

静电消除总成

Conjunto eliminador de estática

中国·广东

Cantón, China

胶辊

Rodillo de goma

自研

Autodesarrollado

收料木板平台

Mesa de madera rebobinada

自研

Autodesarrollado

机身结构(加厚国标槽钢)

Estructura del cuerpo de la máquina (canal de acero engrosado estándar nacional)

自研

Autodesarrollado
