Datos del producto:
|
| Nombre: | Impresora flexográfica 6C 850 | CPE: | tener |
|---|---|---|---|
| Tensión automática: | tener | Rodillo anilox de cerámica: | MARCA CUNTIANA |
| HOJA DOCTOR CERRADA: | tener | ||
| Resaltar: | La máquina de impresión flexográfica 6C 850,Máquina de impresión de alta velocidad con garantía,Máquina de impresión Flexo de 6 colores |
||

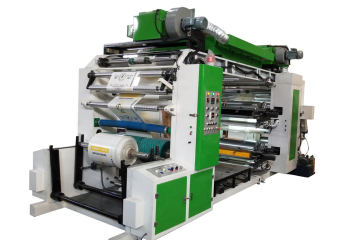

Máquina de impresión flexográfica
6do850 Máquina de impresión flexográfica
Parámetros principales核心参数
| Nombre名称 | Parámetro |
| Colores: 印刷颜色: | 6 colores |
| Ancho máximo del material: 最大材料宽度: | 850 mm |
| Ancho máximo de impresión: 最大印刷宽度: | 800 mm |
| Longitud de impresión: 印刷长度: | 300-1300 mm |
| Precisión de impresión: 套色精度 | ±0,2 mm |
| Método de registro de color: 套色方式 | Por Manual 手动 |
| Rodillo Anilox: 网纹辊 | Rodillo anilox cerámico 陶瓷网纹辊 |
| Estructura de transmisión:传动结构 | Transmisión por correa síncrona |
| Velocidad de la máquina: 机械速度 | 20-100m/minuto |
| Velocidad de impresión: 印刷速度 | 20-80m/minuto |
| Diámetro del rollo de material: 料卷直径范围 | ≤1500mm |
| Eje de aire: 气涨轴 | ￠76mm*4 |
| Potencia total de la máquina: 整机功率 | 40kW |
| Estructura principal de la máquina:主机架 | Hierro fundido Espesor 75 mm |
| Precisión del engranaje齿轮精度 | 5级 |
| 备注 | |
| 版辊/网纹辊数量 | 4° |
| Cilindro de impresión: 版辊周长 | (Aceptar personalizado) |
| Recuento de cribas de rodillos anilox: 网纹辊线数 | (Aceptar personalizado) |
| Grosor de la placa: 版材厚度 | (Aceptar personalizado) |
| Voltaje: 电源 | (Aceptar personalizado) |
Diagrama de referencia de diseño general:5800 mm × 2200 mm × 4700 mm, 整体布局参考图
Peso de la máquina8000 kilogramos,Cargue en un contenedor de cubo alto de 40 pies .装柜一个40尺高柜.
一: PARTE PRINCIPAL机器主要组成
| UNIDAD DE DESBOBINADOR 放料部分 | ||
| Control de tensión:张力控制 |
Motor + varilla oscilante 电机+摆杆 |
|
| Método de alimentación:上料方式 | Por neumática 气动 | |
| UNIDAD DE TRACCIÓN 牵引部分 | ||
| Material de tracción材料牵引 |
Tracción preimpresión + tracción posimpresión 印前牵引+印后牵引 |
Espesor del revestimiento del rodillo de acero: 10 hilos钢辊电镀厚度:10丝 |
| UNIDAD DE IMPRESIÓN 印刷部分 | ||
| Método de conducción: 驱动方式 | Accionamiento por motor inversor de frecuencia变频电机驱动 | |
|
Corrección de desviación de alimentación 进料纠偏 |
Ultrasónico + Servomotor超声波+伺服电机 | precisión de corrección±0,2 mm |
| Método de bloqueo de placa | Por Manual 手动 | |
| Engranaje de rodillos:辊筒齿轮 | Engranaje helicoidal斜齿轮 | P=5mm |
| Trazo de registro de color: 套色行程 |
±15 mm verticalmente, ±50 mm horizontalmente Longitud ±15mm Longitud ±50mm |
|
| UNIDAD DE SECADO 烘干部分 | ||
| Tubo de calefacción: 加热管 |
Horno principal: 11 piezas 主烘箱;11根 Unidad de color Horno:8 piezas 色组烘箱:8根 |
Fluctuación de temperatura constante ±2℃ 恒温波动 ±2℃ |
| Longitud del horno: 烘箱长度 | 2,5 m |
Ruido ≤ 75 dB durante el funcionamiento a alta velocidad 高速运行时噪音≤75dB |
| Potencia del ventilador:风机功率 |
Ventilador principal: 2,2 kw o 2,2 kw Ventilador de la unidad de color: 2.2kw色组风机2.2kw |
Fluctuación de temperatura constante ±2℃ 恒温波动 ±2℃ |
| Potencia de calefacción total:加热总功率 | 26kw |
Control central de temperatura constante 中央恒温控制 |
| Tipo de secado: 烘干方式 | Calefacción eléctrica 电加热 | Tiempo de respuesta de calefacción ≤ 3 minutos加热响应时间≤3 分钟 |
| UNIDAD DE REBOBINADOR收卷部分 | ||
| Control de tensión: 张力控制 | Motor + varilla oscilante 电机+摆杆 |
Carga del eje de aire ≥ 500 kg Peso máximo ≥500Kg |
| Método de descarga:下料方式 | Por neumática 气动 | |
| PIEZAS ELÉCTRICAS | ||
| Motor principal:主电机 | 5,5 kw | |
| Motor de tinta:运墨电机 | 75w | |
| Motor de bobinado:收卷电机 | 5,5 kw | |
二,LISTA DE PIEZAS PRINCIPALES主要配件清单
| 名称 | 品牌 | 特点 |
|
主电机 |
|
La marca de primer nivel de China ZhanPeng RuiAn |
|
PLC 触摸屏 |
|
La marca de primer nivel de China Tecnología Hui Chuan 汇川技术 |
|
变频器 |
|
La marca de primer nivel de China Tecnología Hui Chuan 汇川技术 |
|
运墨电机 |
|
La marca de primer nivel de China ZhanPeng RuiAn |
|
低压电器/按钮 |
|
Francia Schneider |
|
电源开关 |
|
Francia Schneider |
|
工业固态 |
|
La marca de primer nivel de China, Zhejiang Meigeer. 浙江美格尔 |
|
网纹辊 |
|
La marca de primer nivel de China YunCheng ShangHai上海运城 |
|
铝辊 |
|
La marca de primer nivel de China ChuangBo WenZhou 温州创博 |
|
摆杆张力 |
|
La marca de primer nivel de China XinLinDa HangZhou 杭州新林达 |
|
纠偏 |
|
La marca de primer nivel de China EnRuiSi ChongQing 重庆恩瑞斯 |
|
气动元件 |
|
AirTAC Taiwán 台湾亚德客 |
| Rodamiento轴承 |
|
La marca de primer nivel de China Harbín 哈尔滨 |
三,Imagen real del producto 产品实拍图
|
|
|
relajarse 放卷 |
|
Guiado web 纠偏 |
|
Tracción previa a la prensa 印前牵引 |
|
Grupo de impresión 印刷组 |
|
Suministro automático de tinta 自动上墨 |
|
Rasqueta simple+rodillo anilox cerámico 单刮刀+陶瓷网纹辊 |
|
Transmisión por engranaje helicoidal con rodillo 版辊斜齿轮传动
|
|
Rodillo de bloqueo hidráulico 液压锁版 |
|
Secado entre colores 色间干燥 |
|
Motor principal 主电机 |
|
Transmisión por correa síncrona 同步带传动
|
|
Longitud del horno: 2,5 m 烘箱长度 |
|
Panel de control 操作面板 |
|
Tracción post-prensa 印后牵引
Oscilación del brazo tensor张力摆臂
Bobinado de fricción 摩擦收卷 |
| Configuración del grupo de impresión印刷组配置 | |
|
Registro manual de colores 手动套色 Rodillo manual de avance y retroceso. 手动进退版辊 |
| Configuración opcional 可以选择的配置 | |
|
Rodillo anilox metálico 金属网纹辊 (Es barato, pero es difícil imprimir caracteres pequeños) -USD600/color
|
|
Doctor Blade cerrado封闭式刮墨刀 (La velocidad de impresión puede acercarse a 100 m/min) +USD900/color
|
|
Registro eléctrico电动套色 +USD500/color
|
|
Cámara +3.000USD |
|
Tratador de corona ordinario de 8kw +3.000USD |
|
Tratador corona con potencia variable según la velocidad de la máquina +USD 4.500 |
