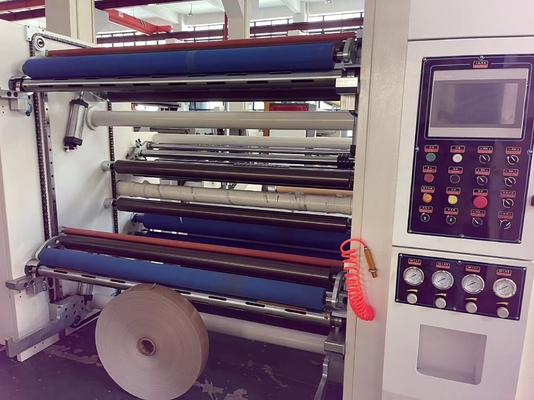

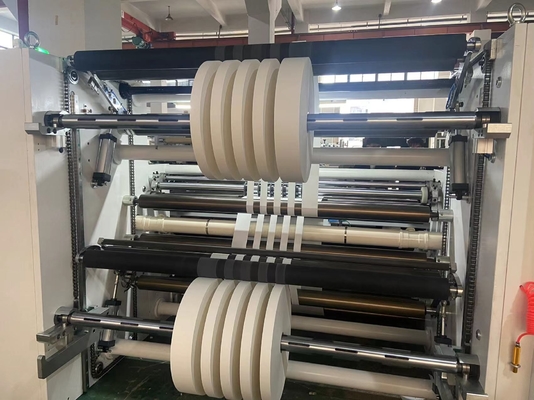

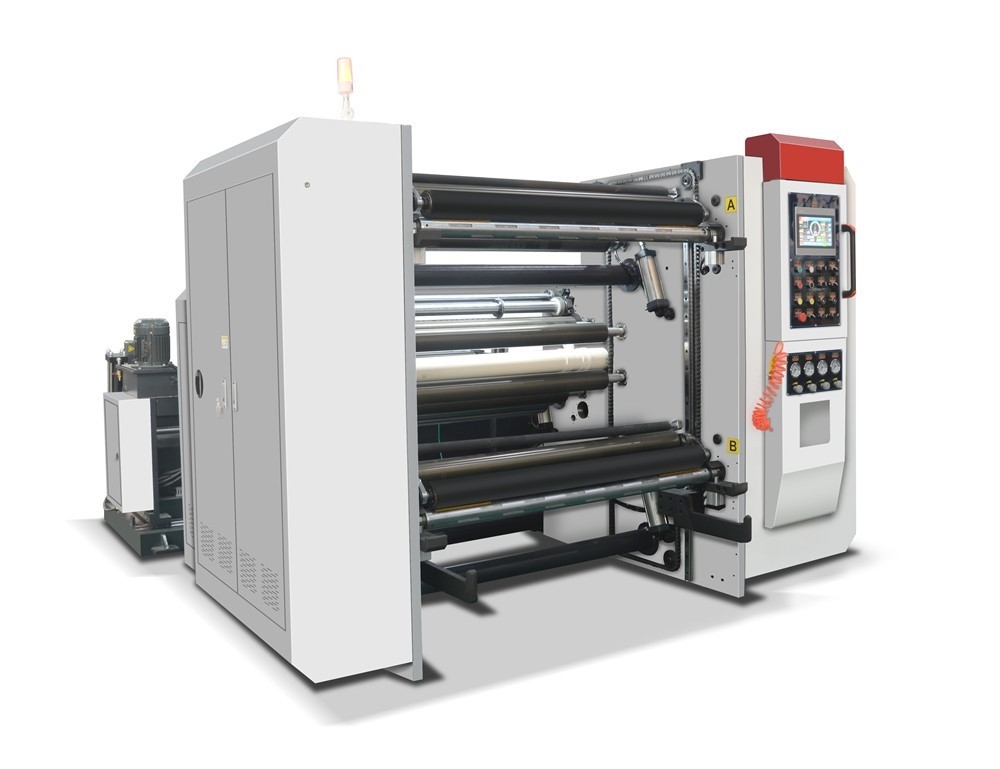

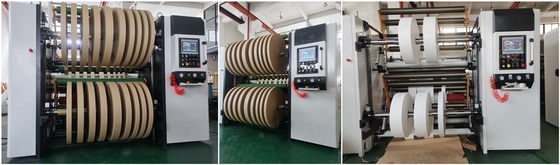

cortadora Rewinder 30g/M2~350g/M2 de alta velocidad de la cinta de 1350m m

型电脑高速分切机 de HJ-1300A

Máquina que raja de alta velocidad de HJ-1300Acomputer

一, 用途: Conveniente para:

本机适用于多种卷筒包装纸张 /PET/PVC, 无纺布, 不干胶多种卷筒包装材料的分切. 如各类纸张 30-350g/m2 (双胶纸, 纸袋纸, 白板纸, 特种纸, 淋膜纸等), 纸塑复合材料等.

Esta máquina conveniente para mucho papel, tal como 30-350g/m2, paper&film laminados, cortadora de PET/PVC, adhisive, no tejida mejor del rollo enorme del etc.

二, 性能及特点: Característica:

1. 该机采用伺服电机三电机同步控制, 自动锥度张力, 中心表面卷取方式;

La máquina utiliza el motor del servo tres para sincronizar el control, la tensión auto de la cinta, el centro y la superficie rebobinando junta;

2, 本机采用变频调速, 保持加速中平稳运转;

La frecuencia del uso de la máquina ajustar velocidad, guarda el funcionamiento estable cuándo acelerar;

3, 自动计米, 自动停机, 报警等功能;

cantidad contraria auto, longitud fija auto, parada auto de la máquina cuándo tenía alarma, función auto del control de tensión etc.

4, 收卷采用 A, 气胀轴结构 de B, 装卸操作方便;

Uso 3# (base del eje de aire del uso del rollo de alimentación del tubo del papel de 76m m)

5, 放卷采用光电式纠边方式;

Manera del control de posición del borde del control de la fotocélula del uso el rebobinar

6, 圆刀纵切废边自动排放装置;

El cuchillo circular que raja el borde inútil del rollo, y él es autos dejaron hacia fuera por la fan

7, 自动气动式/无轴液压式放卷配置.

Pieza hidráulica automática el desenrollar del shaftness del eje de aire

• 技术参数: Unidad el desenrollar:

四, 机器配置: Configuración del equipo:

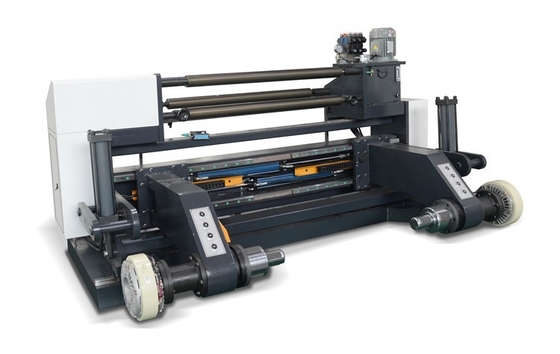

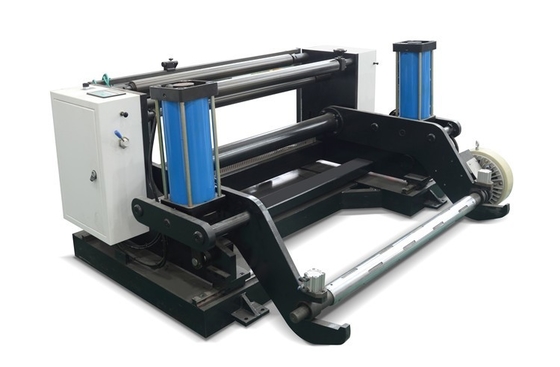

1. 放卷部分: 放卷配置自动式气动或选配液压无轴上料放卷结构

1. 优质钢板结构 del 机架采用 50#. 左右移动采用直线导轨.
2. 左右移动采用超声波纠偏系统, 套 del 纠偏采用中国产 1
　　　　　　　　　　　　　　
3. 张力控制: 张力采用磁粉控制 20kg (只 del 无轴磁粉为 10kg*2) 1 只
4. 放卷最大原材料宽度: 1350m m

1. El desenrollar: shaftness hidráulico unwinging del eje de aire del uso de la parte 3inch/choose

1. Estructura de acero del uso del estante de la máquina. Muévase alrededor de guía linear del uso.

(2) muévase alrededor del uso de tipo estático China de la corrección system.EPC del uso.

control de tensión (de 3): control 20kg (hidráulico es 10kg*2pcs) 1pcs del freno del uso de la tensión

(4) anchuras materiales el desenrollar: 1350m m

2. 主机部分: 机架采用优质钢板结构

1)驱动和传动机构:

1. 主动采用电机与减速轮速比相结合方式
2. 主电机采用中国产上海丹马伺服电机 7.5KW
3. 变频器采用国产宏远 7.5kw

ingeniero 2.Main (tipo superficial de la fricción): Estructura de lanzamiento de alta calidad del uso del estante

1) Mecanismo del conductor y de arrastre:

(1) tarifa del motor y del reductor del uso del rollo del cabrestante que combina manera

motor (de 2) useChing el motor servo (7.5KW) 1set

el convertidor de frecuencia (de 3) utiliza la marca HONGYUAN 7.5kw de China

2)牵引装置:

1. 结构型式: 主动牵引气动压紧方式
2. 驱动方式: 主电机带动主传动轴, 主轴带动主动辊牵引
3. 压紧方式采用气缸控制

2)Equipo de la tracción:

1. Tipo de la estructura: Manera neumática del rodillo de la prensa de la tracción activa
2. Manera del conductor: rollo de la impulsión principal de la impulsión del motor principal, rollo principal de la tracción de la impulsión principal del árbol
3. Control neumático del uso de la manera de la prensa

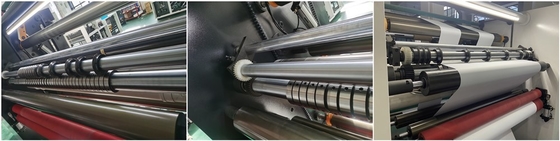

3)分切装置:

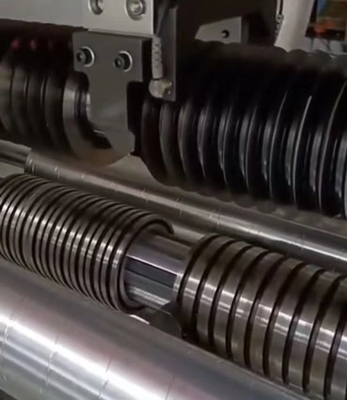

1. 采用圆刀分切装置结构
2. 圆刀采用上海, 付 del 可任意手动调节 10
3. 分切精度: ±0.2mm

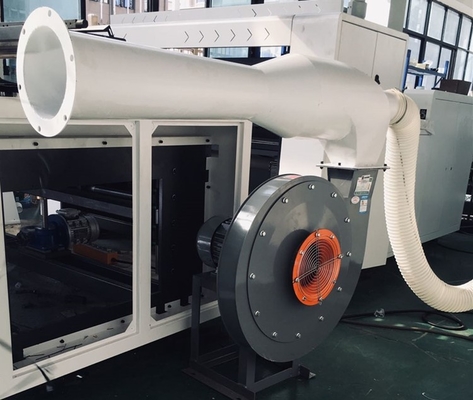

4. 废边排出系统采用高压风机 2.2KW

3)Rajar el equipo:

1. Cuchillo circular del uso que raja la estructura del equipo
2. El uso redondo Shangai del cuchillo, puede ajustar libremente 10pcs
3. Rajar la precisión: ±0.2mm
4. el sistema de escape lateral inútil adopta la fan de alta presión 2.2KW

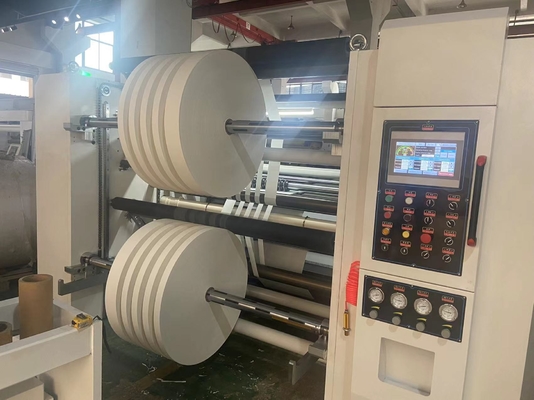

3. 收卷装置

结构方式: 双气胀轴收卷结构方式同时收卷

1. 条 2 del 收卷轴采用键条式气胀轴 (英寸规格 3)
2. 收卷电机采用中国产上海丹马伺服电机 7.5KW
3. 套 del 变频器采用国产宏远 7.5KW 2
4. 传动方式: 套 del 采用齿轮传动独立控制方式 2
5. 收卷最大直径: φ1000mm,
6. 收卷上轴, 套 del 下料采用自动卸料装置形式 1

equipo 3.Rewinding:

Manera de la estructura: el rebobinar del eje de aire del uso dos

1. El rebobinar rueda el eje de aire de la tira del uso (3inch espec.) 2pcs
2. Marca servo7.5KW 2pcs del useChina del motor
3. El control de vector del uso 7.5KW del inversor 2pcs
4. Conductor: Transmisión 2set del engranaje del control independiente

(5) máximo del diámetro el rebobinar: 1000m m

(eje el rebobinar 6) dos utilizar el tipo automático del motor que descarga la forma 1set del dispositivo

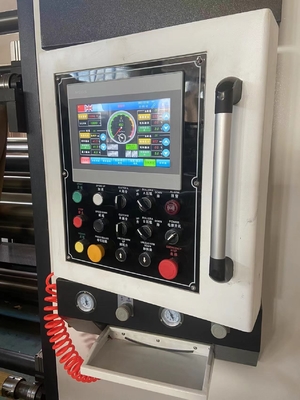

5. 控制部分: Manera del control:

套 del 采用连体式控制柜和配电箱集中控制 1

1. 该机的控制系统大致可分为主机速度控制, 放卷张力控制, 收卷张力调节, 集中控制 del PLC del 自动计米等由, 触摸屏采用台湾威纶, 采用德国西门子 del PLC;
2. 寸 del 触摸屏采用 10, 可推拉式结构
3. 计长 del PLC; 报警停车; 自动定长.
4. 可以予设分切长度停机

6. 配套设施: (用户自行负责)

1. 电源: 三相四线空气开关: 电压 380V 50Hz
2. 气源: 个气压 del 空压机 6

Es caja de control y fuente de alimentación eléctricas junto en la máquina 1set

1. Sistema del control de la máquina incluyendo control de velocidad principal del ingeniero, control de tensión el desenrollar, control de tensión el rebobinar, control auto por el PLC, uso WEINVIEW Taiwán, uso Siemens Alemania de la cuenta etc del metro de la pantalla táctil del PLC; y el otro control (tipo de la presión hydráulica)
2. La pantalla táctil adopta 10 pulgadas, estructura de vaivén.
3. Contador auto del metro del PLC, parada auto cuando alarma, longitud fija auto.
4. Puede auto parar cuando alcanzó el metro de determinación.

equipo 6.Extra: (comprador responsable de él)

1. Fuente de alimentación: interruptor de alambre 3phase 4; 380V 50HZ
2. Aire: compresor de aire

汇总电器表格主要配置:
