Datos del producto:
|
| Impresión de exactitud: | Alta exactitud | Impresión de color: | Multicolor |
|---|---|---|---|
| Impresión de coste: | Económico | Impresión de durabilidad: | Alta durabilidad |
| Impresión de eficacia: | Eficacia alta | Impresión de flexibilidad: | Alta flexibilidad |
| Impresión de mantenimiento: | 8 colores | Impresión del material: | Varios materiales |
| Impresión de método: | Impresión de Flexo | Calidad de impresión: | De alta calidad |
| Impresión de confiabilidad: | Alta confiabilidad | Impresión de la resolución: | Alta resolución |
| Impresión de tamaño: | Modificado para requisitos particulares | Velocidad de impresión: | Velocidad |
| Impresión de tiempo: | breve periodo de tiempo | Max. máx. Width of Printing Ancho de impresión: | 1350m m |
| Longitud de la impresión: | 380-800m m | ||
| Resaltar: | Alta impresora de Flexo de la durabilidad,Impresora de alta velocidad de Flexo 800m m,impresora de Flexo de 8 colores |
||

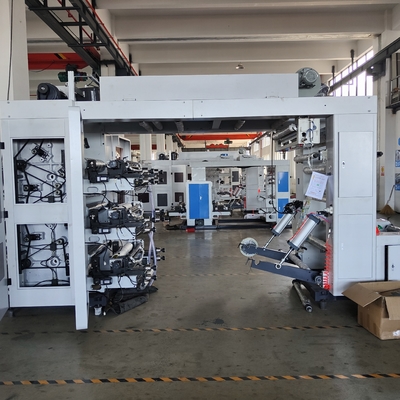

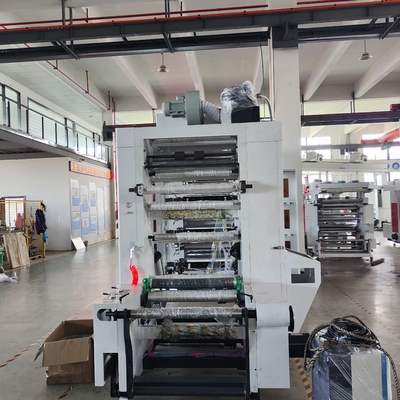

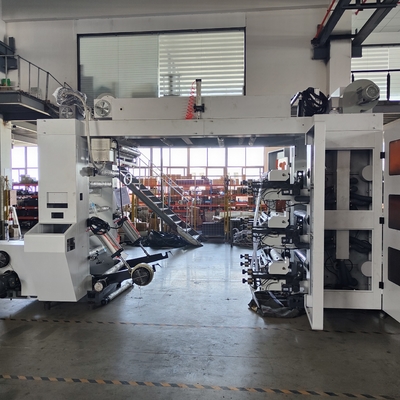

HJ-CI81400 IMPRESORA DE ALTA VELOCIDAD DEL CI FLEXO
hoto para la referencia
CARACTERÍSTICAS:
4.Newly diseñó el sistema de sequedad del viento para la operación de alta velocidad.

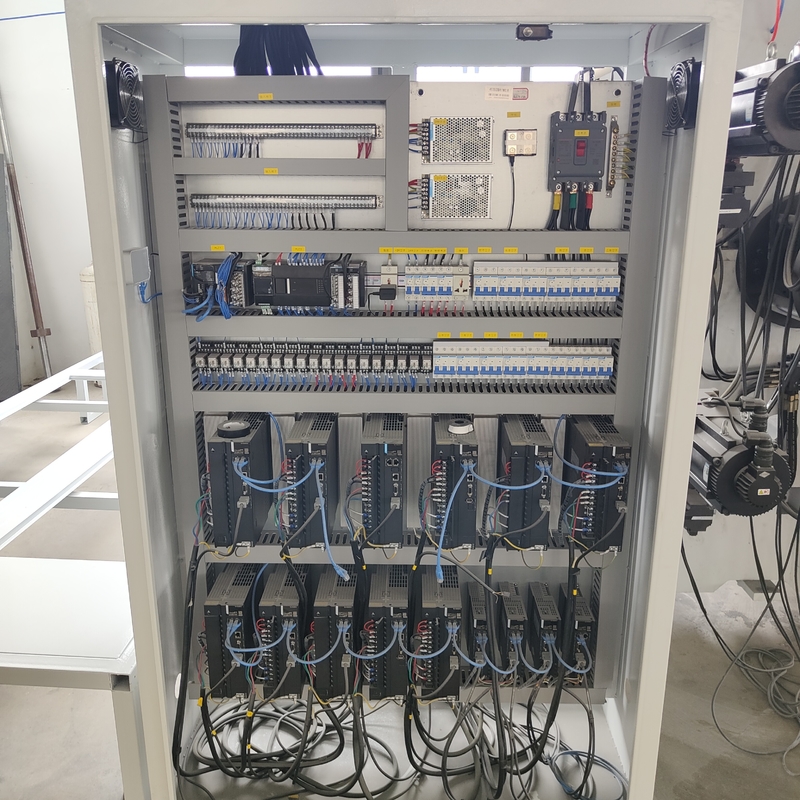

control 5.Electric usando PLC (SIEMENS) con el tipo a todo color interfaz de máquina humano (HMI) de la pantalla táctil
6. Precisión del registro: +-0.1mm (control del PLC)
los rodillos giratorios 7.All se tratan con el ajuste del equilibrio dinámico.
8. Máquina con el sistema de control servo de alta velocidad del EPC
9.Machine con la impresión del alzamiento del cilindro
Parámetros técnicos principales:
| 1)Parámetros principales | |
| Modelo | HJ-CI 81400 |
| Max. Width del material | 1400m m |
| Max. Width de la impresión | 1350m m |
| Impresión del material | Película de rollo/papel/tejido |
| Impresión de color | 8 colores |
| Longitud de la impresión | 380-800m m |
| Velocidad de Max. Machinery Mechanical | 300m/min |
| Velocidad de la impresión material | 10-280m/min (diversa velocidad material un poco diferente) |
| Grueso de la placa | 1.7m m (placa de la resina) |
| Peso de la máquina | 20000kgs |
|
Dimensión de la máquina (L×W×H) |
los 9m×2.5m×4m
|
| Voltaje | 380V, 3PH, 50HZ |
| Top de la máquina con la barandilla | 1set |
| Alzamiento para imprimir el cargamento y la descarga del cilindro | 1set |
| Base de la máquina | hierro-ht sólido 250 del bastidor de 95m m |
| 2)Desenrolle la unidad | |
| Max.Width de la impresión | 1350m m |
| Max.Dia. de desenrollan | ¢1200mm |
| Tipo de la desenrolladora | Cargamento auto neumático, polvo magnético 10kg, tensión auto |
| Desenrolladora EPC | Control de motor servo |
| Base Diameter¢ de AXIS | 76m m |
| 3)Unidad de la tracción | |
| Constitución de la tracción | Rodillo de aluminio, rodillo plateado Chrome |
| Zonas de la tracción | 2 zonas |
| Motor motor-servo de la tracción | 3.7kw*2pcs |

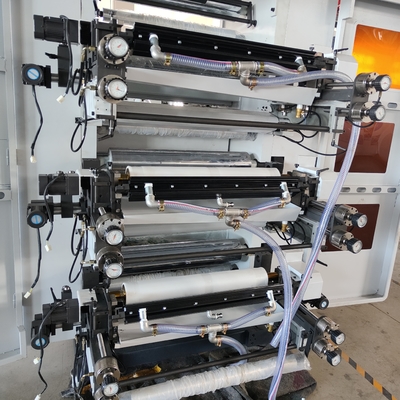

| 4)Cuerpo de impresión | |
| Tambor central |
¢1800m m
|
| Circunferencia de imprimir el cilindro | 380-800m m (equipado de un cilindro determinado de la impresión gratis |
| Material de la placa | Placa 1.7m m de la resina |
| Principio de trabajo |
Sistema de transmisión del engranaje de la alta precisión
|
| Ajuste del registro |
Sistema de registro horizontal y longitudinal motorizado
|
| Precisión de la impresión sobrepuesta (milímetros) | +-0.1mm |
| Rodillo de cerámica de Anilox | 8pcs (marca de Murata, Japón) |
| El doctor cerrado Blade de la cámara | 8SETS |
| Sytem automático del lavado de la tinta Circulation+fast | 1set |
| interfaz persona-ordenador | 1set |
|
Imprimiendo el cilindro separado con la placa
|
NEUMÁTICO |
| Ajuste la entrada y la salida del cilindro | Manual+motors |
| Inspección video/cámara | 1set |
| Treater de la corona (marca de China) | 1set |
| 5)Unidad de la calefacción y de sequedad (calefacción IR eléctrica de heating+) | |
| Tipo de calefacción y de sequedad | Soplar primero entonces la calefacción |
| Poder de la calefacción | 70kw |
| Sistema de sequedad | Dispositivo de escape de sequía separado de System+Central |
| Una longitud más seca | los 4m |
| 6)Piezas eléctricas | |
| Motor motor-servo principal | 22kw |
| Motor de la Tinta-transferencia con la fan | 8pcs |
| Motor del registro horizontal | 8pcs |
| Motor vertical del registro | 8pcs |
| motor de la entrada y de la salida del cilindro | 16pcs |
| 7)Unidad de Rewinder | |
| Max Width del material | 1400m m |
| Max.Dia de Rewinder | ¢1200mm |
| Tipo de Rewinder | Descarga auto neumática |
| Motor motor-servo de Rewinder | 5.5kw |
| Rodillo del plátano | 1pc |
| El eje de recepción | Eje de aire |
| Diámetro de base de AXIS | ¢76mm |
Lista principal de la configuración:
| Inversor | YASKAWA |
| Motor principal | SIEMENS |
| PLC | SIEMENS |
| Interfaz persona-máquina del tacto | SIEMENS |
| DISPOSITIVOS DE LA BAJA TENSIÓN ELEVTRICL | MARCA DE SIEMENS |
| Rodillo de cerámica del anilox | MURATA/YUNCHENG |
| Transporte |
Transporte principal: LYC Un transporte de la dirección: ASNU (Alemania) |
| Motor de la tinta | MAILY |
| Cuchilla de doctor de la cámara | China |
| Inpection video | PUSAI |
recambios libremente:
| Nombre de los recambios | Cantidad | |
| 1 | Caja de herramientas | 1 sistema |
| 2 | destornillador 1-10# | PC 1 |
| 3 | arma del aceite | PC 1 |
| 4 | Llave inglesa interna del hexágono | 1 sistema |
| 5 | Switches&buttons | 2 PC |
| 6 | Contactor | 2 PC |
| 7 | tubo de calefacción | 2 PC |
| 8 | Retransmisión | 4pcs |
| 9 | Impresión del transporte del cilindro | 4pcs |
| 10 | Grifo del aire | 5pcs |
| 11 | Engranaje del rollo de Anilox | 2pcs |
| 12 | Cinta de aislamiento en cuchilla de doctor | 10pcs |
