Color flexográfico 2 de la placa 2.38m m 1200m m de la máquina de impresión en offset HJ-23000

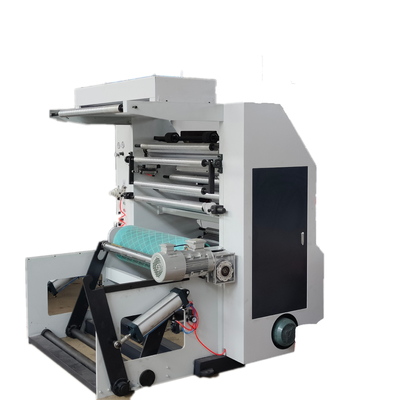

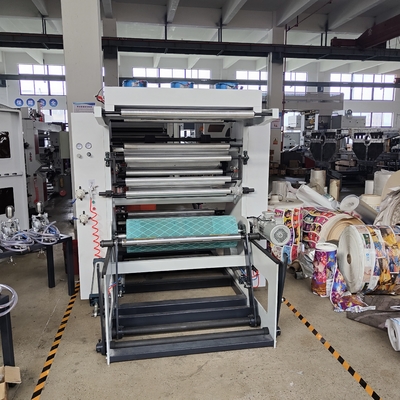

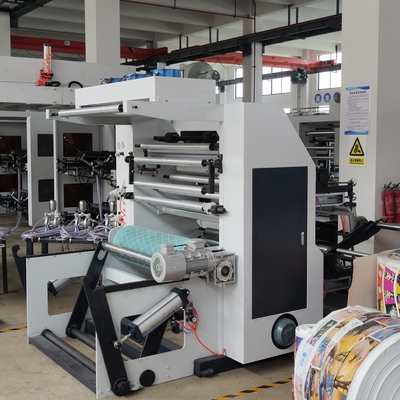

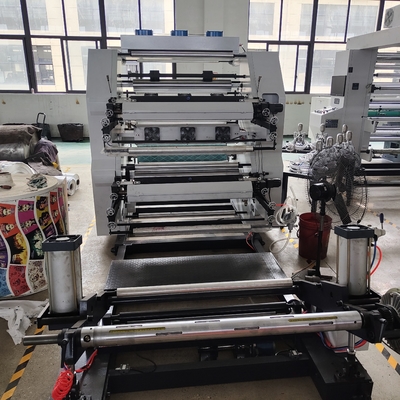

Máquina de impresión flexográfica HJ-23000

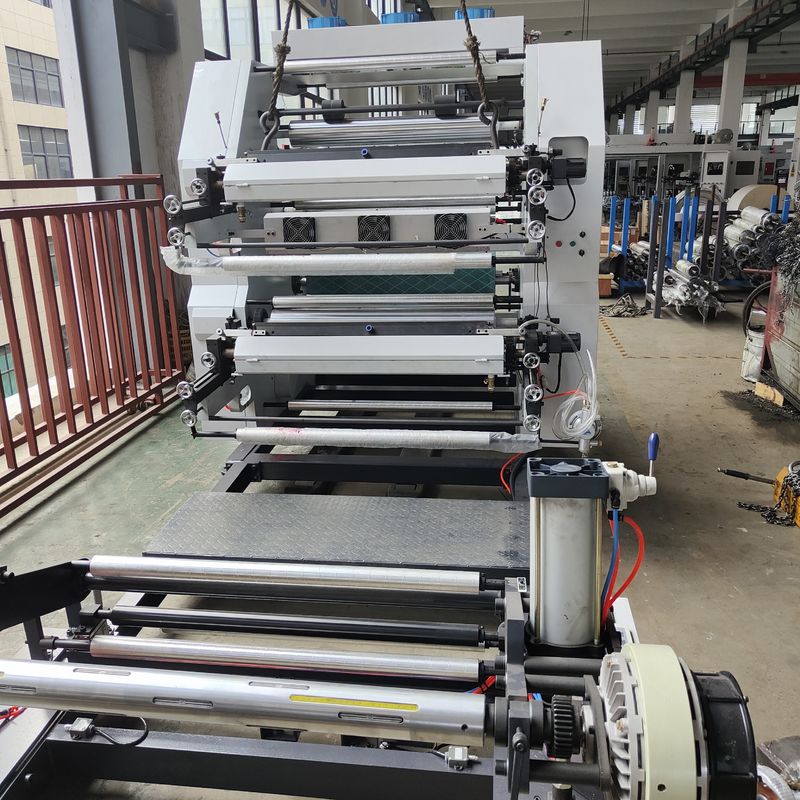

 La imagen es sólo para su referencia.

1Variables principales:

A. Modelo: HJ-21300

B. Materiales:Papel y cartón

C. Máximo ancho de impresión: 1250 mm

D. Máx. Largura de impresión: 200-1200 mm

Velocidad de impresión: 10 a 70 m/min.

F. espesor de las placas (incluido el pegamento):2.38 mm

G. Dimensión de la máquina: 4200*2300*2300 mm

H. Peso de la máquina: 1600 kg

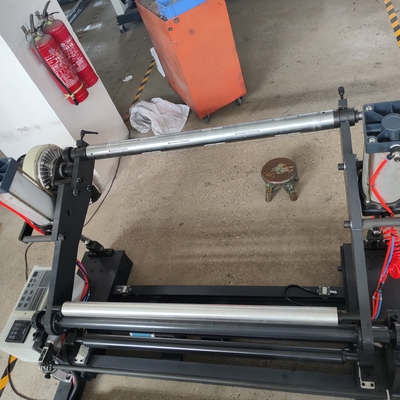

2Unidad de relajación:

A. Máxima longitud del rodillo: 1350 mm

B: Máxima longitud del rodillo efectivo: 1300 mm

C: Dia. de rodillo: 76 mm

D: Máx. Dia. de desvío: 1200 mm

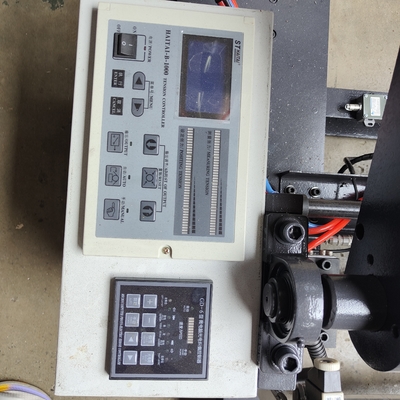

E:Método de desenrollamiento: dispositivo EPC, polvo magnético, tensión automática, eje de aire

F: Modo de enrollar el papel: tipo neumático

3Unidad de tracción:

A:Constitución de la tracción: rodillo de caucho y rodillo cromado

B:Zonas de tracción: 2

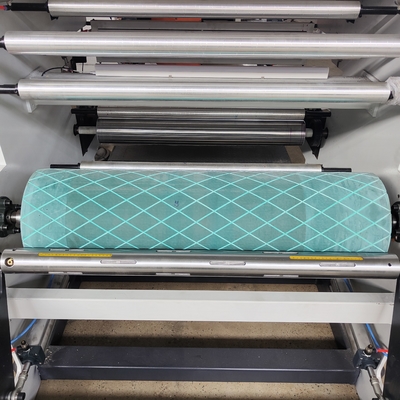

4:Unidad de impresión:

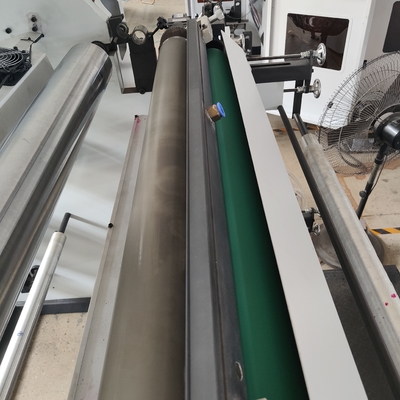

A. Constitución de la impresión: rodillo cromado, rodillo de caucho, rodillo de anilox, cilindro de placa, cuchillo médico

B:Circunferencia del cilindro de placa: 200-1200 mm

C:Material de las placas: resina y caucho

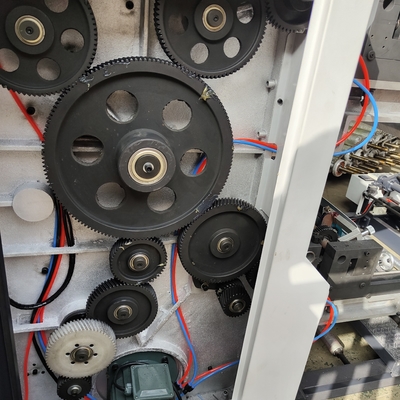

D:Principio de trabajo: accionamiento de engranajes helicoidales

E:Ajustamiento de rodillos con pegamento: tipo neumático

F: rodillo de anilox: rodillo de anilox cerámico: 1pc/por color

5:Unidad de calefacción y secado:

A. Tipo de calentamiento y secado: soplado primero y luego calentamiento

B:Zonas de calefacción: Tubos de calefacción 5Zonas

C: Potencia de calefacción:7.5kw

D:Asistencia de secado longitud: 1m

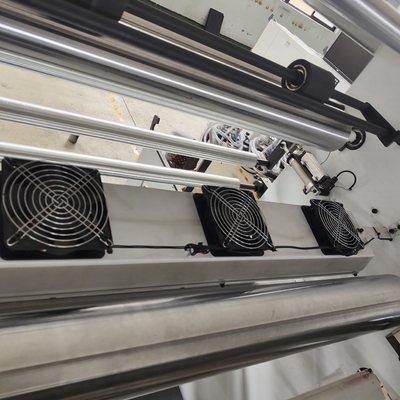

E: Ventilador pequeño: 10 piezas

F:Poder del pequeño ventilador:35w/pc

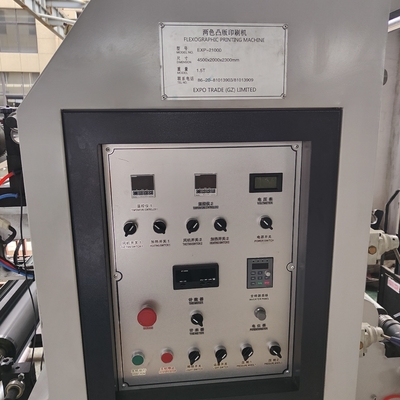

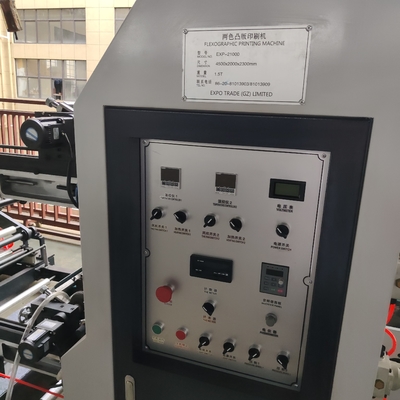

6:Partes eléctricas:

A.:Motores principales: 2,2 kW

B:Motor de transferencia de tinta: 15w*2pcs

C: Un inversor ajustable de velocidad equipado con el motor principal

7:Unidad de retroceso:

A: Máxima longitud del rodillo: 1350 mm

B: Máxima longitud del rodillo efectivo: 1300 mm

C:Diámetro del rodillo: 76 mm

D: Máximo. Diámetro del viento: 1200 mm

E:Modo de remolque: rodadura en superficie, eje de aire, tipo neumático

8:Lista de especificaciones principales de la máquina:

A. Motor principal: 1 pieza (Kangyuan, Ruian)

B. Motor de transferencia de tinta: 1 pieza (Libang, China)

C: Motor convertidor 1 pieza (Ruian)

D: El inversor: 1 pieza (Kewo, Shenzhen)

F: Ventilador pequeño: 10 piezas (Changcheng, Suzhou)

G: rodillos de aluminio: (Ruian)

H: Rodillo de anilox cerámico: 1 pieza/color (Yuncheng)

I:Rolles de caucho: 1 pieza/color (producto propio)

J: Baja presión piezas eléctricas:

K:interruptores: (emulador de Schneider)

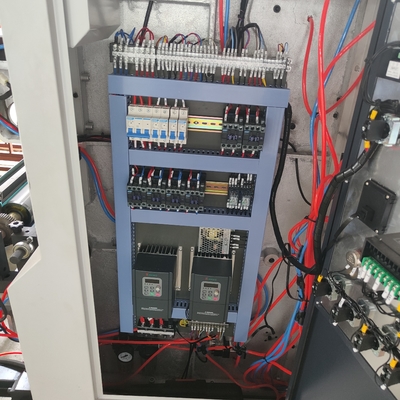

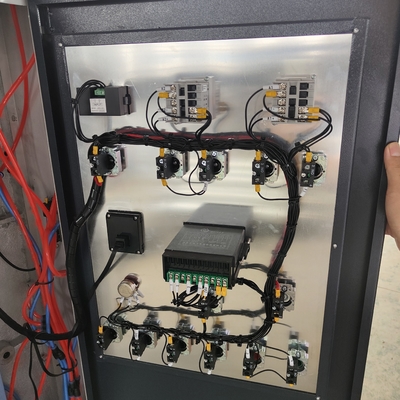

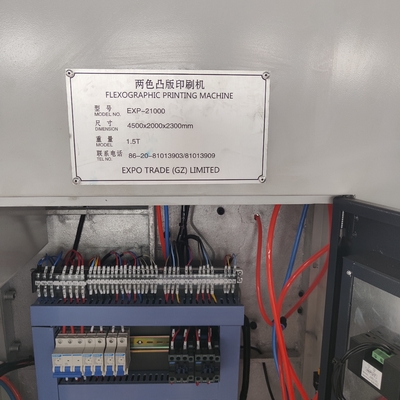

L:Cuadro de control eléctrico: 1 juego (productos propios)

M:Cuerpo de la máquina principal: 1 juego (productos propios)

N: Máquina de fundición principal: 1 juego (Chuangxin Cast Iron Co., Ltd, Henan)

O:Componente neumático: 1 juego (Chuangfeng Qidong)

9Repuestos gratis.

Caja de herramientas 1 juego (1-10 # destornillador, pistola de aceite, hexágono interior llave 1 juego)

Commutadores 2 piezas

Contactor 2 piezas

Tubos de calefacción 2 piezas

Instrucciones para el funcionamiento de la máquina 1 pc

Instrucciones para el inversor 1 pc

1 conjunto de cilindros de impresión (longitud de impresión 400 mm)
