3, descripción funcional de cada parte:
1. Departamento el desenrollar:

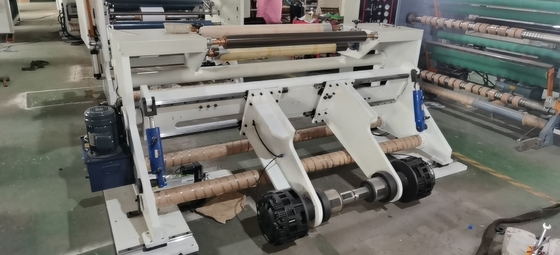

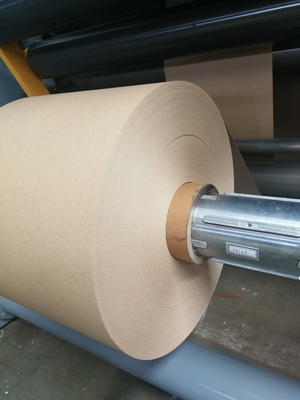

1. El desenrollar adopta un estante de alimentación neumático shaftless, que es conveniente para la operación de la sola persona. Adoptando una forma inflable especial del eje, no daña la pared interna de la base del tubo.
2. Hay tres modos para libremente cambiar la tensión el desenrollar: modo de control constante automático a circuito cerrado de la tensión del sensor de la presión, modo de control constante automático de anillo abierto libre de la tensión del sensor de la presión, y tensión manual.
3. El diámetro el desenrollar es detectado automáticamente por el interruptor de proximidad en el eje de transmisión el desenrollar, sin la necesidad de entrar grueso del material. El diámetro residual el desenrollar se puede fijar para retrasar y para parar automáticamente, haciéndolo conveniente para que la bobina siguiente sea recibida.
4. Equipado de un mecanismo para manualmente ajustar el lanzamiento y apretar los bordes, con una gama de ajuste del ± 10m m.
5. El sistema automático de la corrección de la desviación corrige automáticamente el borde de la película o del papel.
II. departamento de la tracción:

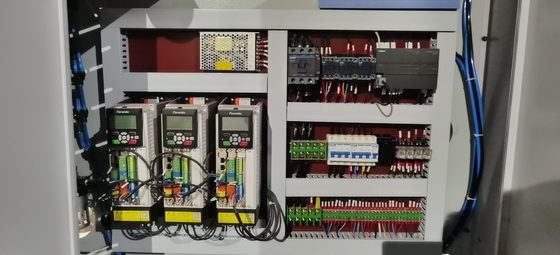

1. El rodillo de la tracción es conducido por un motor servo 5.5KW.
III. dispositivo de reciclaje inútil del borde:
Utilice una fan para soplar hacia fuera la basura y los materiales de desecho, y el cliente equipará una caja de la malla para la colección.
4. Mecanismo de bobina: (La descarga de la izquierda o del extremo derecho de productos finales es determinada por el cliente al ordenar)
1. Utilice las hachas superiores y más bajas para rodar independientemente el material cortado.

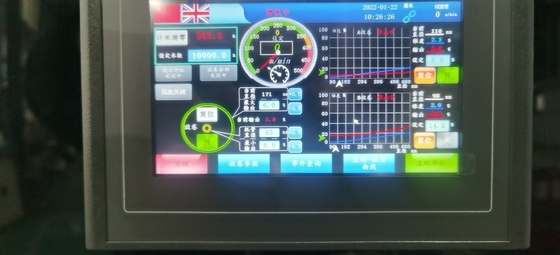

2. Hay un motor servo 5.5KW con el eje neumático de la extensión para los ejes de enrrollamiento superiores y más bajos. La tensión de enrrollamiento es controlada automáticamente por el PLC basó en el diámetro actual de la bobina, de modo que no haya factor material del grueso cuando se cortan las rajas múltiples. Todas las caras del extremo de bobina son planas, y la llanura de la superficie de disco es seleccionada libremente por el rodillo de presión neumático y el rodillo de presión del peso del uno mismo para cortar. La tirantez de las capas internas y externas de la bobina acabada es controlable, que es un método de enrrollamiento espiral. A medida que el diámetro de enrrollamiento continúa aumentando, el PLC control automático la velocidad del motor servo de enrrollamiento para disminuir.
6. El cuchillo que raja adopta un cuchillo redondo para rajar (6 pares), con un cuchillo de aire opcional (320 yuan por pedazo)
