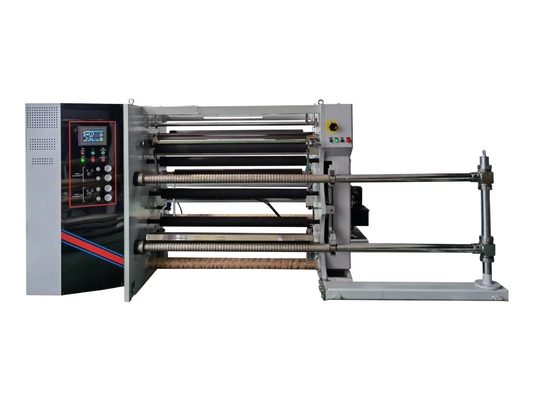

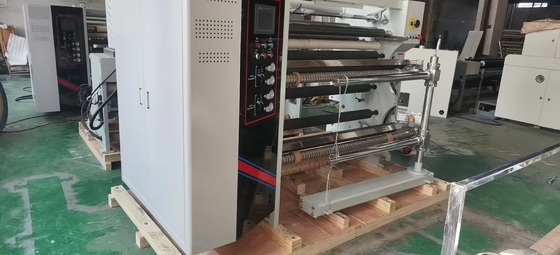

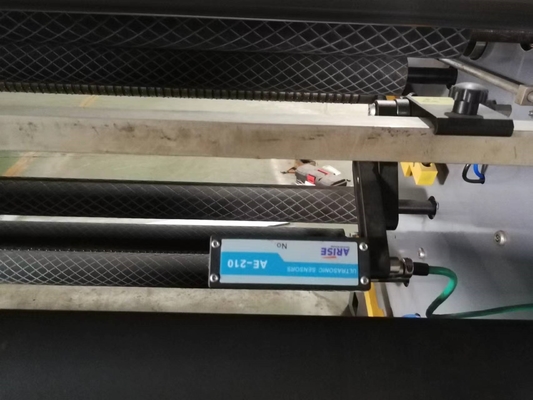

HJ-C1400- III máquina que raja de la tensión completamente automática de tres servos
1, indicadores del parámetro:
1. Tipo material: La impresión del ANIMAL DOMÉSTICO, de BOPP, del BOF, del PE, de OPP y el otro rollo formaron los materiales;
2. Grueso material: 0.012-0.5m m (película)
3. Anchura máxima de materias primas: 1400m m
4. Anchura de la superficie del rollo: 1450m m
5. Anchura de corte: 20-1400m m
6. Base de vacilación del tubo: 3" tubo del papel; usando 2 ejes del resbalón de Duluo
7. Diámetro máximo de la bobina: 600m m
8. Velocidad máxima: 450 metros/minuto
9. Cortar velocidad: 10-400 metros/minuto
10. Fuente de alimentación total: 12KW
11. Peso total: aproximadamente 4200KG
12. Dimensiones externas: longitud 2414, anchura 3890, altura 1720m m
- Configuración de reserva:
| Nombre de parte |
Especificación y modelo |
número |
marca |
| 45 # marco de acero |
Grueso neto 40m m del panel de pared |
1 par |
|
| eje del resbalón 3-inch |
Galjanoplastia Luo |
2 pedazos |
|
| Barra principal de la tracción |
φ100*1450mm |
1 pedazo |
|
| Poliuretano de goma del rodillo de la tracción principal |
φ100*1450mm |
7 pedazos |
|
| Rodillo de guía duro del alúmina |
Φ90*1450mm |
6 pedazos |
|
| Servo de enrrollamiento |
3.7KW |
2sistemas |
Departamento de la belleza |
| Servo de la tracción |
3.7KW |
1sistema |
Departamento de la belleza |

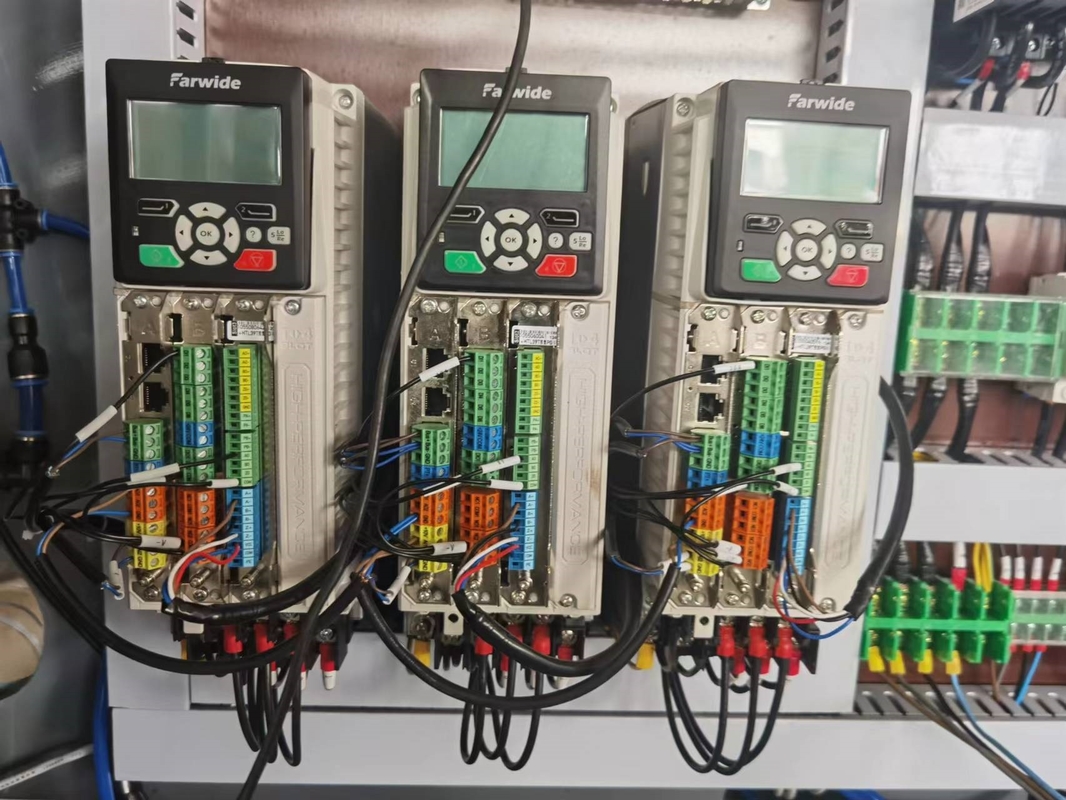

| impulsión |
3.7kw |
3unidades |
Shenzhen Hongyuan |
| Fan inútil del borde que sopla |
1.5KW |
1unidad |
Wuxi |
| transporte |
|
1lote |
HRB |
| componentes neumáticos |
|
1lote |
|
| El cortar usando un cuchillo recto |
|
6 pares |
|
| Regulador programable del PLC del amo |
CPU224XP |
1 pedazo |
Siemens |
| pantalla táctil del color verdadero 7-inch |
TPC1061Ti |
1 pedazo |
Pekín Kunlun Tongshi |
| interruptor de proximidad |
|
1 pedazo |
Japón OMRON |
| Aparato de la baja tensión |
|
1batch |
schneider |
| fuente de alimentación del interruptor |
S100-24 |
1 pedazo |
signifique bien |
3, descripción funcional de cada parte:
1. Departamento de la tracción:
1. El rodillo de la tracción es conducido por un motor servo 3.7KW.
2. Dispositivo de reciclaje inútil del borde:
Utilice una fan para soplar hacia fuera la basura y los materiales de desecho, y el cliente equipará una caja de la malla para la colección.
3. Mecanismo de bobina: (La izquierda o el extremo derecho del producto final es determinada por el cliente al poner una orden)
1. El material cortado se hiere independientemente usando las hachas superiores y más bajas, y el cuchillo que raja utiliza un cuchillo circular para rajar (6 pares)
2. Los ejes de enrrollamiento superiores y más bajos por cada uno tienen un motor servo 3.7KW con el eje neumático de la extensión. La tensión de enrrollamiento es controlada automáticamente por el PLC de Siemens basado en el diámetro actual de la bobina, asegurándose de que el material acabado está aseado cuando se cortan las rajas múltiples. Todas las caras del extremo de bobina son planas, y la llanura de la superficie de disco es seleccionada libremente por el rodillo de presión neumático y el rodillo de presión del peso del uno mismo para cortar. La tirantez de las capas internas y externas de la bobina acabada es controlable, que es un método de enrrollamiento espiral. A medida que el diámetro de enrrollamiento continúa aumentando, el PLC control automático la velocidad del motor servo de enrrollamiento para disminuir.
5. Dispositivo de la descarga
Adopción de una estructura de alimentación automática hidráulica shaftless conectada
(1) 1 sistema del motor análogo de la corrección
(2) modelo del carril de guía 35 4 pedazos
(3) un par de acero de alta calidad se utiliza para la arcada conmemorativa gruesa 40
(4) 1 par de brazos oscilantes de elevación
(5) cilindro 140X63 1 par
(6) el freno de la descarga adopta un par de frenos neumáticos

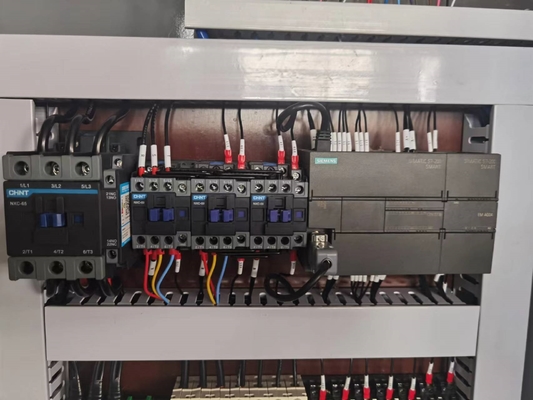

El equipo eléctrico adopta
El grupo de Chint se utiliza para los aparatos eléctricos de baja tensión, utilizan a Snyder para los interruptores del botón, Siemens se utiliza para el PLC, y el sistema operativo de la máquina entera se controla
