Datos del producto:
|
| Tipo material: | La impresión del、 OPP del、 PE del BOF del、 del、 BOPP del ANIMAL DOMÉSTICO y el otro rollo como los m | Grueso material: | 30-450g (papel) |
|---|---|---|---|
| Anchura máxima de materias primas: | 1300m m | Anchura de la superficie del rollo: | 1350m m |
| Anchura de corte: | 20-1300m m | Base del tubo del carrete: | 3" tubo del papel; usando 2 ejes de la extensión de gas de Duluo |
| Diámetro máximo de la bobina: | 800 mm | Velocidad máxima: | 450 metros/minuto |
| Rajar velocidad: | 10-400 metros/minuto | Poder total de la fuente de alimentación: | 12KW |
| Peso total: | 4200kg | Dimensiones totales: | 2414 de largo, 3890 en anchura, y 1720m m en altura |
| Grueso: | 0.012-0.5m m (membrana) | ||
| Resaltar: | Tensión automática que raja la máquina de Rewinder,Máquina que raja del rollo no tejido de la tela,máquina que raja de la tensión de 1300m m |
||
HJ-C1300- III máquina que raja de la tensión completamente automática de tres servos
máquina que raja de la tensión automática
1, indicadores del parámetro:
1. Tipo material: rollo como los materiales tales como tela auta-adhesivo, de papel, no tejida, imprimiendo el compuesto, el etc;
2. Grueso material; 30-450g (papel)
3. Anchura máxima de materias primas: 1300m m
4. Anchura de la superficie del rollo: 1350m m
5. Anchura de corte: 15-1300m m
6. Base de vacilación del tubo: 3" tubo del papel; usando 2 ejes de la extensión de gas de Duluo
7. Diámetro máximo de la bobina: 1000m m
8. Velocidad máxima: 600 metros/minuto
9. Cortar velocidad: 10-600 metros/minuto
10. Fuente de alimentación total: 25KW
11. Peso total: aproximadamente 5400KG
12. Dimensiones externas: 3600 de largo, 2650 en anchura, y 1950m m en altura
| Nombre de parte | Especificación y modelo | cantidad | marca |
| 45 # marco de acero | Grueso neto 40m m del panel de pared | 1 par | |
| eje inflable 3-inch | Galjanoplastia Luo | 2 pedazos | |
| Galjanoplastia de acero de la barra del rodillo principal de la tracción | φ 200 * 1350m m | 1 pedazo | |
| Poliuretano de goma del rodillo de la tracción principal | φ 180 * 1350m m | 1 pedazo | |
| Rodillo de guía duro del alúmina | Φ 125 * 1350m m | 10 pedazos | |
| Servo de enrrollamiento | 7.5KW | 2 sistemas | Departamento de la belleza |
| Servo de la tracción | 7.5KW | 1 sistema | Departamento de la belleza |
| impulsión | 7.5KW | 3 unidades | |
| Fan inútil del borde que sopla | 1.5KW | 1 unidad | Wuxi |
| transporte | 1 lote | HRB | |
| componentes neumáticos | 1 lote | ||
| El cuchillo circular adopta | 8 unidades | Shenzhen Hongyuan | |
| Regulador programable del PLC del amo | CPU224XP | 1 pedazo | Siemens |
| pantalla táctil del color verdadero 10-inch | TPC1061Ti | 1 pedazo | Pekín Kunlun Tongshi |
| interruptor de proximidad | 1 pedazo | Japón OMRON | |
| Aparato de la baja tensión | 1 lote | schneider | |
| fuente de alimentación del interruptor | S100-24 | 1 pedazo | signifique bien |
3, descripción funcional de cada parte:
1. Departamento de la tracción:
1. El rodillo de la tracción es conducido por un motor servo 7.5KW.
2. Dispositivo de reciclaje inútil del borde:
Utilice una fan para soplar hacia fuera la basura y los materiales de desecho, y el cliente equipará una caja de la malla para la colección.
III. mecanismo de bobina: (la descarga del producto final se termina mecánicamente)
1. El material cortado se hiere independientemente usando las hachas superiores y más bajas, y el cuchillo que raja utiliza un cuchillo circular para rajar (8 pares)
2. Los ejes de enrrollamiento superiores y más bajos por cada uno tienen un motor servo 7.5KW con el eje neumático de la extensión. La tensión de enrrollamiento es controlada automáticamente por el PLC de Siemens basado en el diámetro actual de la bobina, asegurándose de que el material acabado está aseado cuando se cortan las rajas múltiples. Todas las caras del extremo de bobina son planas, y la llanura de la superficie de disco es seleccionada libremente por el rodillo de presión neumático y el rodillo de presión del peso del uno mismo para cortar. La tirantez de las capas internas y externas de la bobina acabada es controlable, que es un método de enrrollamiento espiral. A medida que el diámetro de enrrollamiento continúa aumentando, el PLC control automático la velocidad del motor servo de enrrollamiento para disminuir.
5. Dispositivo de la descarga
Adopción de una estructura de alimentación automática hidráulica shaftless
(1) un par de chasis de la descarga
(2) 1 sistema del motor análogo de la corrección
(3) modelo del carril de guía 35 8 pedazos
(4) un par de acero de alta calidad se utiliza para la arcada conmemorativa gruesa 40
(5) 1 par de brazos oscilantes de elevación
(6) cilindro 4 pares
(7) 1 par no de conos del top del eje
(8) freno neumático 1 par
El equipo eléctrico adopta
El grupo de Chint se utiliza para los aparatos eléctricos de baja tensión, utilizan a Snyder para los interruptores del botón, Siemens se utiliza para el PLC, y el sistema operativo de la máquina entera se controla
4, ubicación de la pieza de la máquina

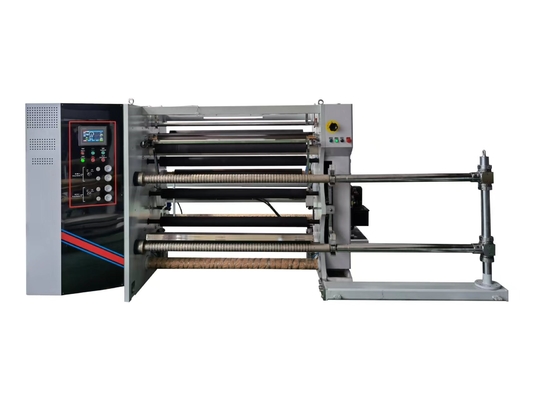

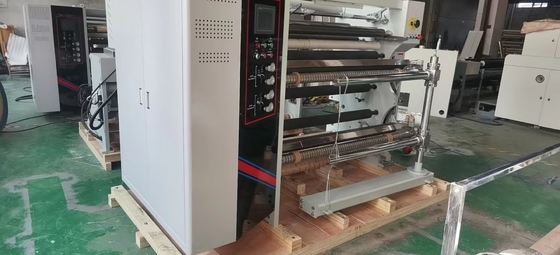

Aspecto total

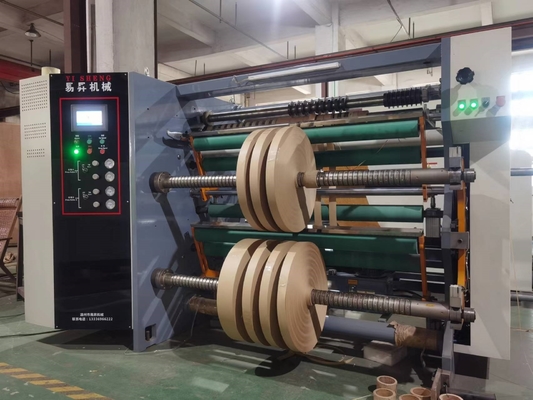

Diámetro superior y más bajo 1000m m del enrrollamiento de centro
Elevación automática shaftless hidráulica, colocación material ahorradora de trabajo, y operación simple

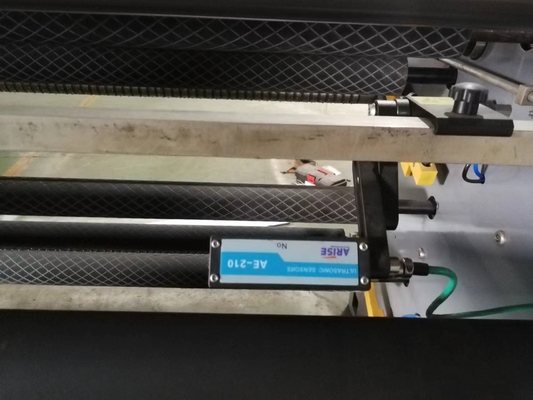

Los sensores de alta calidad alinean la tela y hacen el material completamente
Dispositivo del cuchillo circular, o dispositivo del cuchillo de aire, opcional
Función de control de la tensión

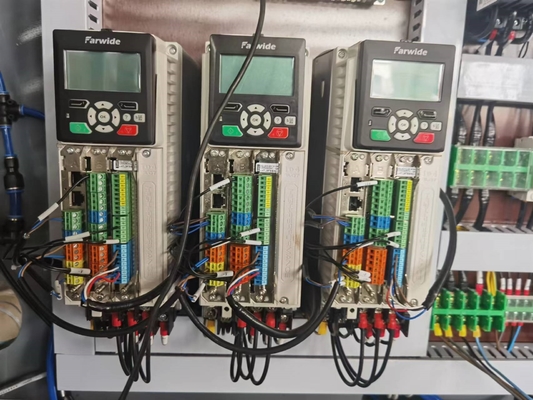

Función del dispositivo del motor servo

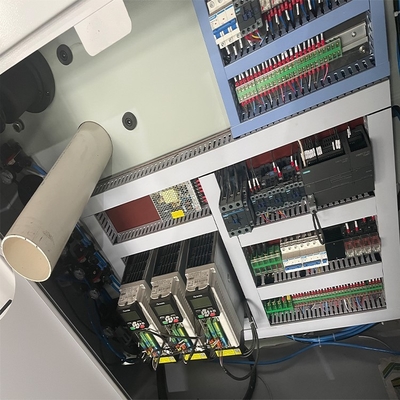

Caja de distribución conectada principal
Descarga usando un reductor
La impulsión adopta Hongyuan
El PLC adopta Siemens de Alemania
Cuenta automática del metro, aparcamiento de la alarma, control automático y otras funciones

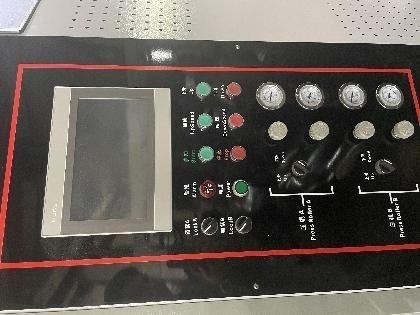

la pantalla táctil de 10 pulgadas, Kunlun conectó el estado
