Datos del producto:
|
| Tipo material: | El、 OPP del、 PE del BOF del、 del、 BOPP del ANIMAL DOMÉSTICO rodó el material | Grueso material: | 0.012-0.5m m (membrana) |
|---|---|---|---|
| Anchura máxima de materias primas: | 1100m m | Anchura de la superficie del rollo: | 1150m m |
| Anchura de corte: | 20-1100m m | Base del tubo del carrete: | tubo de papel 3; usando 2 ejes de la extensión de gas de Duluo |
| Diámetro máximo de la bobina: | 600m m | Velocidad máxima: | 450 metros/minuto |
| Rajar velocidad: | 10-450 metros/minuto | Poder total de la fuente de alimentación: | 13KW |
| Peso total: | 4200kg | Dimensiones totales: | 2414 de largo, 3690 en anchura, y 1720m m en altura |
| Resaltar: | HJ-1100A-III que raja la máquina de Rewinder,Rajar la máquina 450m/min de Rewinder,Rajar la máquina de Rewinder BOPP |
||

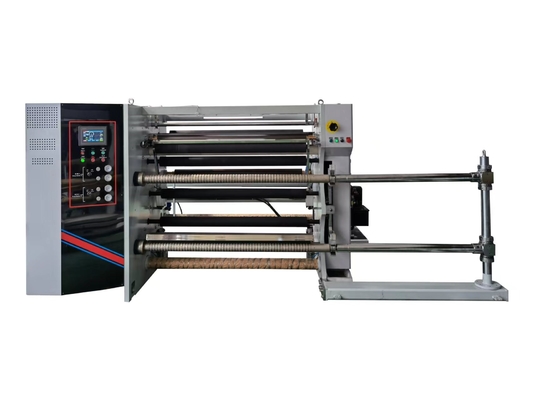

Máquina que raja de la tensión completamente automática del servo de HJ-1100A-III tres
| Nombre de parte | Especificación y modelo | cantidad | marca |
| 45 # marco de acero | Grueso neto 40m m del panel de pared | 1 par | |
| eje inflable 3-inch | Galjanoplastia Luo | 2 pedazos | |
| Barra principal de la tracción | φ 120 * 1150m m | 1 pedazo | |
| Poliuretano de goma del rodillo de la tracción principal | φ 120 * 1150m m | 7 pedazos | |
| Rodillo de guía duro del alúmina | Φ 90 * 1150m m | 6 pedazos | |
| Servo de enrrollamiento | 5.5KW | 2 sistemas | Departamento de la belleza |
| Servo de la tracción | 5.5KW | 1 sistema | Departamento de la belleza |
| impulsión | 5.5KW | 3 unidades | Shenzhen Hongyuan |
| Fan inútil del borde que sopla | 1.5KW | 1 unidad | Wuxi |
| transporte | 1 lote | HRB | |
| Componentes neumáticos | 1 lote | ||
| El cuchillo redondo adopta la función de calefacción | 6 pares | ||
| Regulador programable del PLC del amo | CPU224XP | Siemens | |
| pantalla táctil del color verdadero de 7 pulgadas | TPC1061Ti | 1 pedazo | Pekín Kunlun Tongshi |
| Interruptor de proximidad | 1 pedazo | Japón OMRON | |
| Aparato de la baja tensión | 1 pedazo | Schneider | |
| Fuente de alimentación del modo que cambia | 1 lote | Taiwán Mingwei |
3, descripción funcional de cada parte:
1. Departamento de la tracción:
1. El rodillo de la tracción es conducido por un motor servo 3.7KW.
2. Dispositivo de reciclaje inútil del borde:
Utilice una fan para soplar hacia fuera la basura y los materiales de desecho, y el cliente equipará una caja de la malla para la colección.

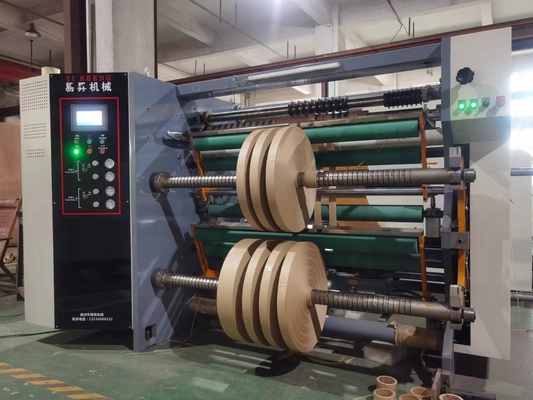

3. Mecanismo de bobina: (La izquierda o el extremo derecho del producto final es determinada por el cliente al poner una orden)
1. El material cortado se hiere independientemente usando las hachas superiores y más bajas, y el cuchillo que raja utiliza un cuchillo recto para rajar (6 pares)
2. Los ejes de enrrollamiento superiores y más bajos por cada uno tienen un motor servo 3.7KW con el eje neumático de la extensión. La tensión de enrrollamiento es controlada automáticamente por el PLC de Siemens basado en el diámetro actual de la bobina, asegurándose de que el material acabado está aseado cuando se cortan las rajas múltiples. Todas las caras del extremo de bobina son planas, y la llanura de la superficie de disco es seleccionada libremente por el rodillo de presión neumático y el rodillo de presión del peso del uno mismo para cortar. La tirantez de las capas internas y externas de la bobina acabada es controlable, que es un método de enrrollamiento espiral. A medida que el diámetro de enrrollamiento continúa aumentando, el PLC de Siemens control automático la velocidad del motor servo de enrrollamiento para disminuir.
5. Dispositivo de la descarga
Adopción de una estructura de alimentación automática hidráulica shaftless conectada
(1) 1 sistema del motor análogo de la corrección
(2) modelo del carril de guía 25 4 pedazos
(3) un par de acero de alta calidad se utiliza para la arcada conmemorativa gruesa 40
(4) 1 par de brazos oscilantes de elevación
(5) cilindro 140X63 1 par
(6) el freno de la descarga adopta un par de frenos neumáticos
El equipo eléctrico adopta

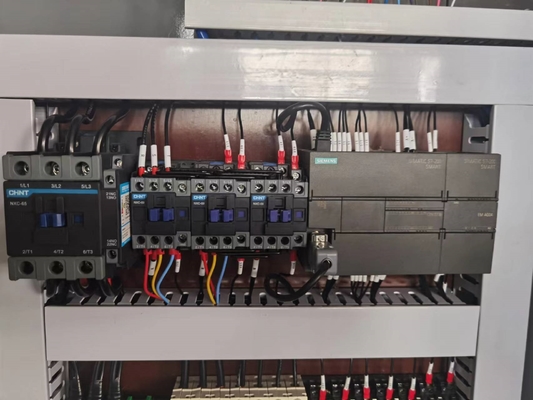

El grupo de Chint se utiliza para los aparatos eléctricos de baja tensión, utilizan a Snyder para los interruptores del botón, Siemens se utiliza para el PLC, y el sistema operativo de la máquina entera se controla
el PLC de la sección de control adopta Siemens que el equipo eléctrico adopta Chint

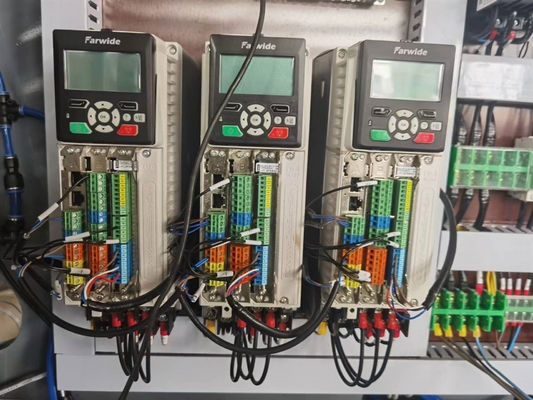

control de la impulsión usando tres impulsiones de Shenzhen Hongyuan

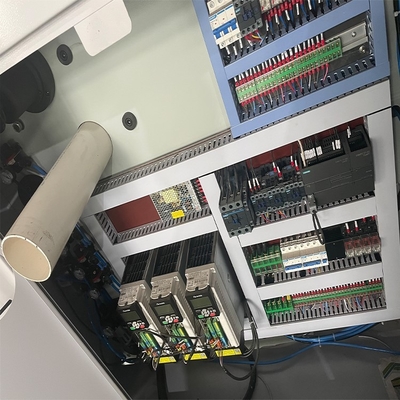

Sección de la caja de distribución

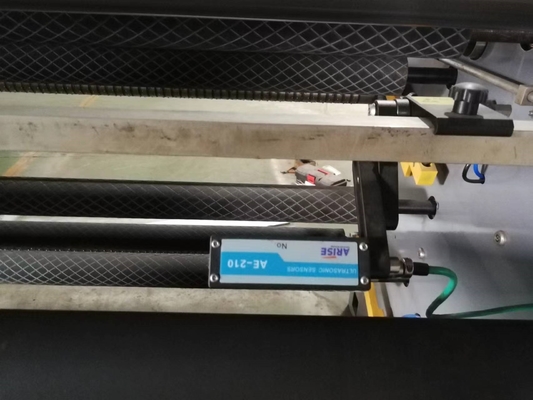

Sistema de la corrección
Corrección simulada usando palos

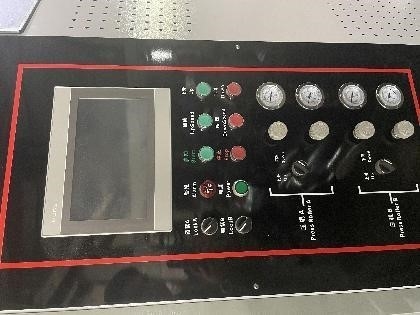

Sección de la operación
La pantalla táctil adopta Kunlun conectó modo de 7 pulgadas
El interruptor adopta a Snyder
La regulación de presión de aire es controlada por una válvula de regulación de la precisión
5.
Ciclo de entrega: en el plazo de 35 días laborables.
