1. Tipo material: rollo como los materiales tales como tela auta-adhesivo, de papel, no tejida, imprimiendo el compuesto, el etc;
2. Grueso material; 30-450g (papel)
3. Anchura máxima de materias primas: 1100m m
4. Anchura de la superficie del rollo: 1150m m
5. Anchura de corte: 15-1150m m
6. Base de vacilación del tubo: 3" tubo del papel; usando 2 ejes de la extensión de gas de Duluo
7. Diámetro máximo de la bobina: 1000m m
8. Velocidad máxima: 620 metros/minuto
9. Cortar velocidad: 10-620 metros/minuto
10. Fuente de alimentación total: 18KW
11. Peso total: aproximadamente 3800KG
12. Dimensiones externas: 3600 de largo, 2350 en anchura, y 1950m m en altura
| Nombre de parte |
Especificación y modelo |
cantidad |
marca |
| 45 # marco de acero |
Grueso neto 40m m del panel de pared |
1 par |
Galjanoplastia de Chrome |
| eje inflable 3-inch |
Galjanoplastia Luo |
2 pedazos |
|
| Galjanoplastia de acero de la barra del rodillo principal de la tracción |
φ 120 * 1150m m |
1 pedazo |
|
| Poliuretano de goma del rodillo de la tracción principal |
φ 120 * 1150m m |
1 pedazo |
|
| Rodillo de guía duro del alúmina |
Φ 90 * 1150m m |
10 pedazos |
|
| Servo de enrrollamiento |
5.5KW |
2 sistemas |
Departamento de la belleza |
| Servo de la tracción |
5.5KW |
1 sistema |
Departamento de la belleza |
| impulsión |
5.5KW |
3 unidades |
Shenzhen Hongyuan |
| Fan inútil del borde que sopla |
1.5KW |
1 unidad |
Wuxi |
| transporte |
|
1 lote |
HRB |
| Componentes neumáticos |
|
1 lote |
|
| El cuchillo redondo adopta la función de calefacción |
|
1 sistema |
|
| Regulador programable del PLC del amo |
TPC1061Ti |
1 pedazo |
Siemens |
| pantalla táctil del color verdadero de 10 pulgadas |
TPC1061Ti |
1 pedazo |
Pekín Kunlun Tongshi |
| Interruptor de proximidad |
|
1 pedazo |
Japón OMRON |
| Aparato de la baja tensión |
|
1 pedazo |
Schneider |
| Fuente de alimentación del modo que cambia |
S100-24 |
1 pedazo |
Taiwán Mingwei |
3, descripción funcional de cada parte:
(1). Departamento de la tracción:
1. El rodillo de la tracción es conducido por un motor servo 5.5KW.
(2). Dispositivo de reciclaje inútil del borde:
Utilice una fan para soplar hacia fuera la basura y los materiales de desecho, y el cliente equipará una caja de la malla para la colección.
(3). Mecanismo de bobina: (la descarga del producto final se termina mecánicamente)
1. El material cortado se hiere independientemente usando las hachas superiores y más bajas, y el cuchillo que raja utiliza un cuchillo circular para rajar (8 pares)
2. Los ejes de enrrollamiento superiores y más bajos por cada uno tienen un motor servo 5.5KW con el eje neumático de la extensión. La tensión de enrrollamiento es controlada automáticamente por el PLC de Siemens basado en el diámetro actual de la bobina, asegurándose de que los materiales acabados están aseados cuando se cortan las rajas múltiples. Todas las caras del extremo de bobina son planas, y la llanura de la superficie de disco es seleccionada libremente por el rodillo de presión neumático y el rodillo de presión del peso del uno mismo para cortar. La tirantez de las capas internas y externas de la bobina acabada es controlable, que es un método de enrrollamiento espiral. A medida que el diámetro de enrrollamiento continúa aumentando, el PLC control automático la velocidad del motor servo de enrrollamiento para disminuir.
5. Dispositivo de la descarga
Adopción de una estructura de alimentación automática hidráulica shaftless
(1) un par de chasis de la descarga
(2) 1 sistema del motor análogo de la corrección
(3) modelo del carril de guía 35 8 pedazos
(4) un par de acero de alta calidad se utiliza para la arcada conmemorativa gruesa 40
(5) 1 par de brazos oscilantes de elevación
(6) cilindro 4 pares
(7) 1 par no de conos del top del eje
(8) freno neumático 1 par
El equipo eléctrico adopta
El grupo de Chint se utiliza para los aparatos eléctricos de baja tensión, utilizan a Snyder para los interruptores del botón, Siemens se utiliza para el PLC, y el sistema operativo de la máquina entera se controla
4, ubicación de la pieza de la máquina

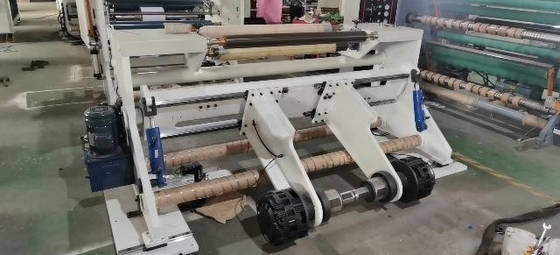

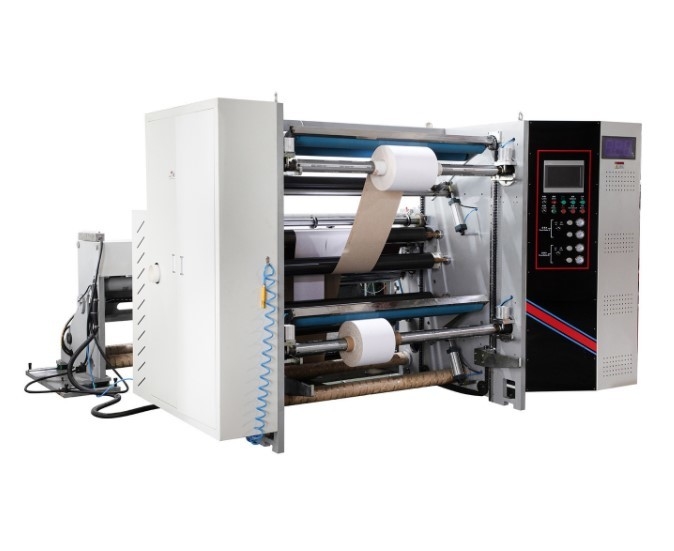

Aspecto total

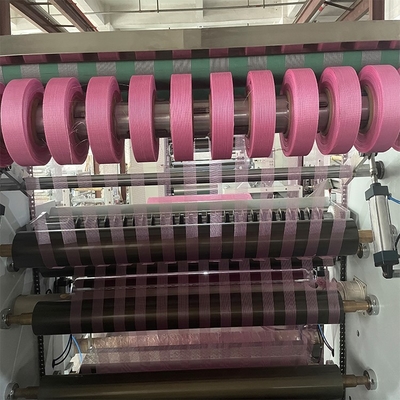

Diámetro superior y más bajo 1000m m del enrrollamiento de centro
Elevación automática shaftless hidráulica, colocación material ahorradora de trabajo, y operación simple

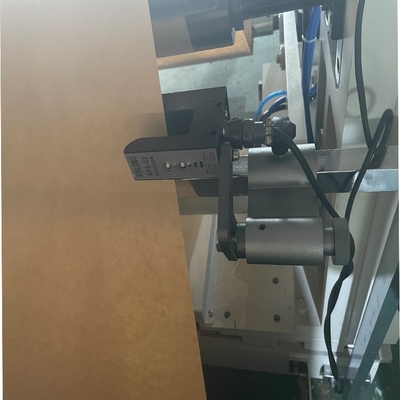

Los sensores de alta calidad alinean la tela y hacen el material completamente

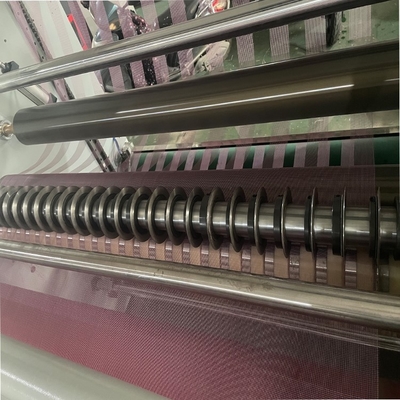

Dispositivo del cuchillo circular, o dispositivo del cuchillo de aire, opcional
Función de control de la tensión

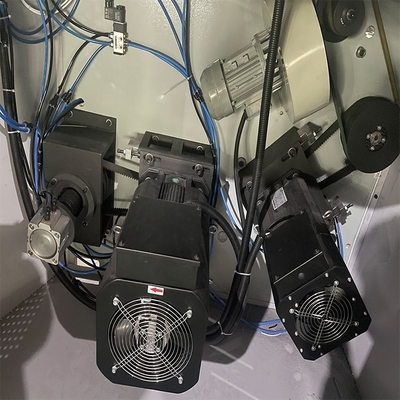

Función del dispositivo del motor servo

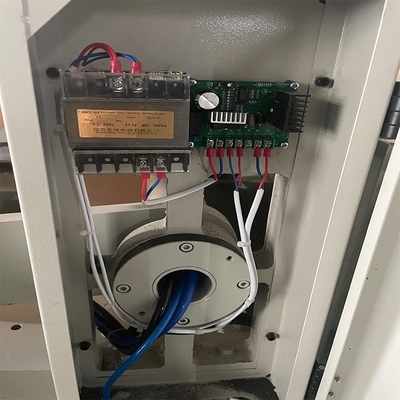

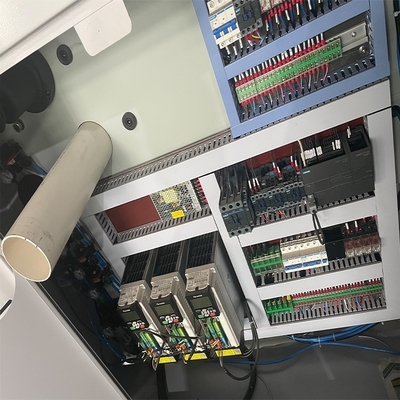

Caja de distribución conectada principal

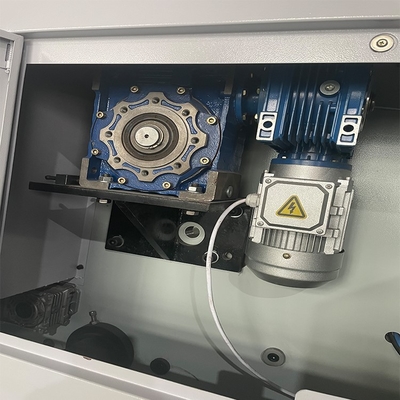

Descarga usando un reductor

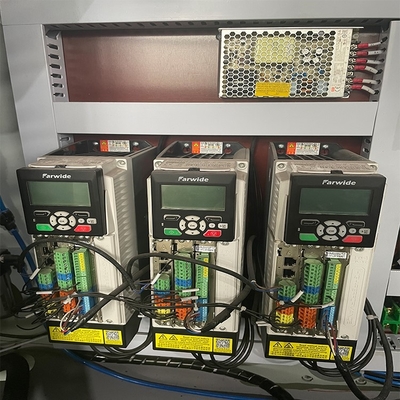

驱动器采用宏远

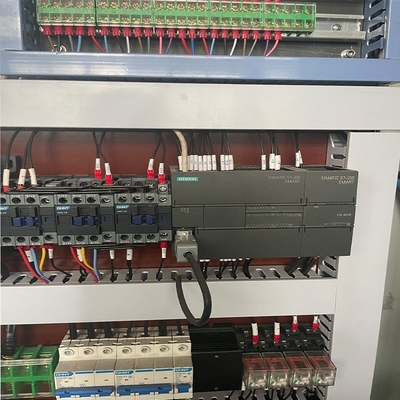

El PLC adopta Siemens de Alemania
Cuenta automática del metro, aparcamiento de la alarma, control automático y otras funciones

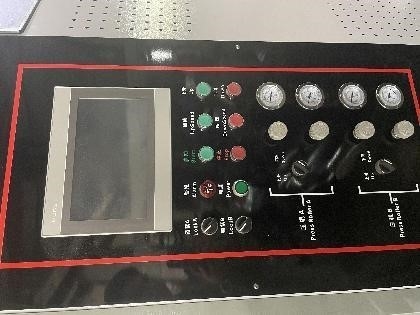

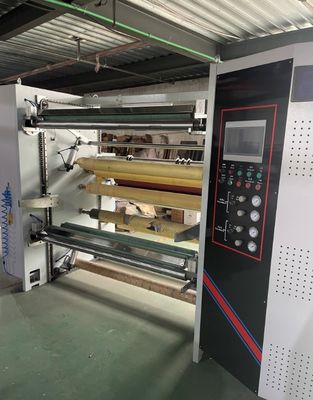

la pantalla táctil de 10 pulgadas, Kunlun conectó el estado
