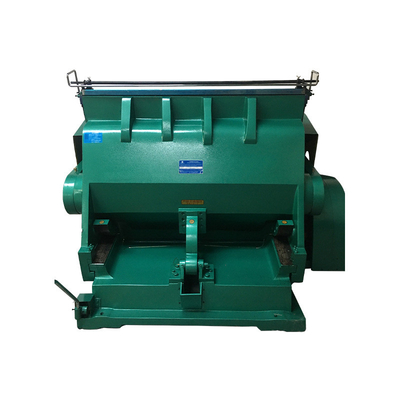

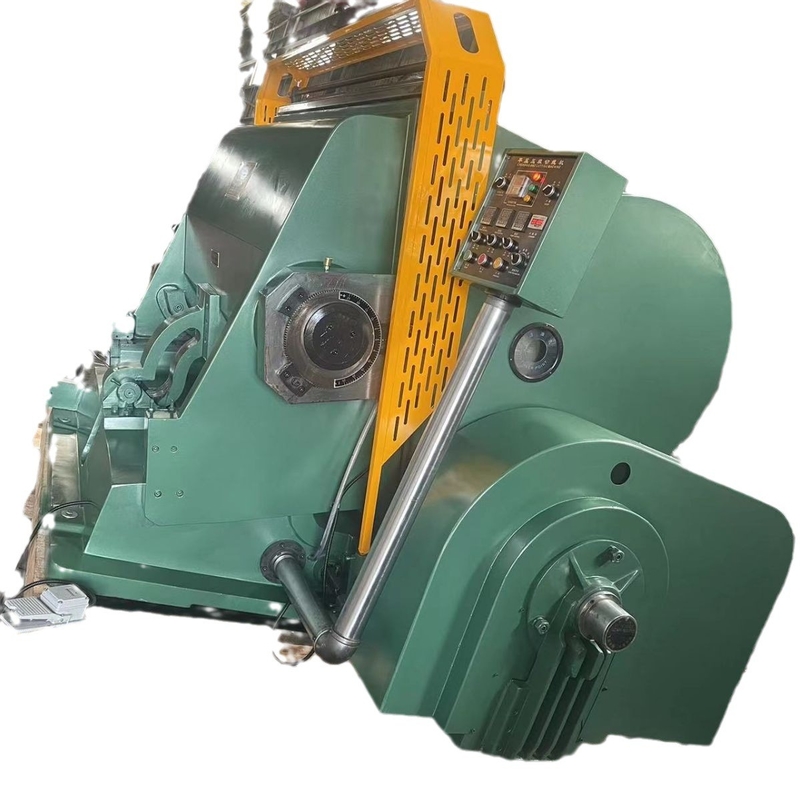

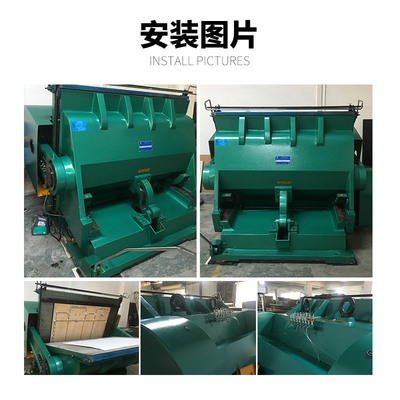

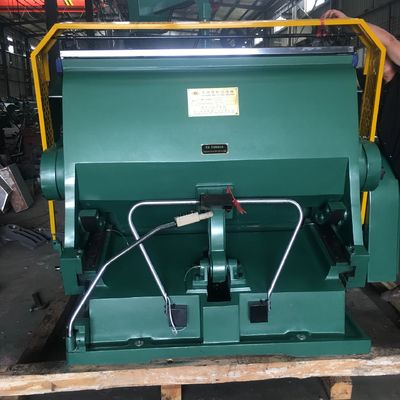

Máquina de grabación en relieve HJ2200 con el sistema lubricante de reaprovisionamiento de combustible centralizado

Tabla de configuración de la máquina plana de la muesca (HJ2200 modelo)

Parámetros técnicos:

1. Tamaño dentro del marco: 2200 * 1400

2. Velocidad de trabajo: 11 ± 2

3. Longitud máxima de la cuchilla: los < 60m

4. Poder del motor: 15KW

5. Peso neto: 15000kg

6. Dimensiones externas: 2300 * 3100 * 2200

1. El bastidor de la máquina es el hierro de gris HT200, se recuece que. Puede hacer los bastidores de la deformación menos propensa y de la fractura de la máquina (cuerpo incluyendo, marco de la prensa, etc.).

2. El eje de la máquina se hace de 45 # de acero.

3. Los engranajes principales de la máquina también se hacen del acero de cromo del fósforo cuatro, que después se apaga y se modera.

4. La alineación del carril de guía de la máquina se hace del aluminio del molibdeno de 38 cromos, que entonces nitrided. Aumenta grandemente su dureza y es desgaste menos propenso. Puede mantener la presión de la máquina balanza y cambiar no fácilmente.

5. Los transportes de la máquina se hacen de los transportes de Wafangdian.

6. La máquina adopta un sistema lubricante de reaprovisionamiento de combustible centralizado, que puede asegurar mejor la suavidad del circuito del aceite. Haga el mantenimiento y el reaprovisionamiento de la máquina más conveniente.

7. La manga del eje de la biela de la máquina se hace de la manga de cobre pura. Haga la máquina más exacta.

La llave y los componentes principales de las máquinas antedichas no serán explicados por separado.

los transportes 1.Sliding son mnade del tonelero de alta calidad de la aleación, así conseguir el efecto de la reducción antifricción y de la sacudida.
2. la rueda volante es con el momento grande de fuerza y de presión grande.
3. de alta resistencia debido al bastidor de una pieza usando el top-rankingmaterial para el cuerpo del rmachine.
4. el embrague electromágnetico de la sola placa es aind sensible confiable.
5. Con funciones de solo, la operación coontinuous y de apertura del dwelll, gama de la detención es adjuustable.
6. la posición de funcionamiento razonablemente se arregla, moviéndose-bedlcan para ser abierto a su grado óptimo.
7. sistema confiable del protectioon de la seguridad.



Modelo	Área de Max.Rule	Velocidad de trabajo	Longitud de Max.Rule	Poder del motor	Peso	Deminsion total (L*W*H)
HJ-2500	2500*1500m m	11+-3 (movimientos/minuto)	<70m>	18.5KW	18000kg	2300*3600*2200m m
HJ-2200	2200*1400m m	11+-2 (movimientos/minuto)	<60m>	15KW	16000kg	2300*3100*2200m m
HJ-2000	2000*1400m m	13+-2 (movimientos/minuto)	<55m>	15KW	14500kg	2270*3100*2150m m
HJ-1800	1800*1280m m	13+-2 (movimientos/minuto)	<50m>	11KW	12000kg	2180*2560*2100m m
HJ-1600	1600*1250m m	13+-2 (movimientos/minuto)	<43m>	11KW	11000kg	2170*2560*2080m m
