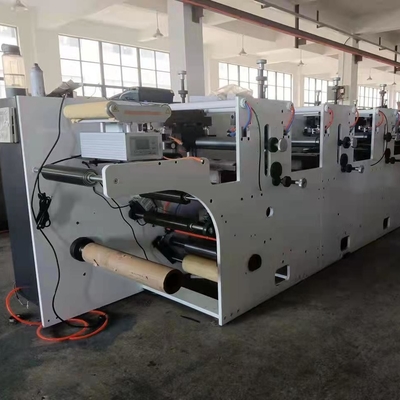

Impresora de alta velocidad de YT 6-1400 Flexo con el registro automático del color del ordenador, impresión no tejida de 100-1200m m Flexo

Impresora modelo del flexo de HJ 6-1400 para los rollos de papel de Kraft o la tela no tejida

carretes de película plásticos de los carretes de película







Primero, las características de características:



1. De la descarga al recibo de la distancia corta.



2. El raspador especial uno mismo-desarrollado compensa la tinta que vuela de alta velocidad y reduce la volatilización del solvente en el aire.



3. Repetido imprimiendo la longitud 300-950M M, para llenar el espacio en blanco de la impresora de conexión en cascada del flexo de longitud de impresión escasa.



4. Adopte el sistema de registro automático del color del ordenador, la remuneración del seguimiento automático del cambio, el registro exacto del color y la impresión estable.



5. Impresión del material: OPP: los 20~70μm BOPP: los 20~60μm PE: los 35~100μm NY: ANIMAL DOMÉSTICO de los 20~50μm: los 20~60μm CPP: papel de los 20~60μm: etiqueta engomada 20~300g/m2 y otros materiales.

6. El ciclo del proceso de fabricación de placa es corto y el coste es bajo. El período de un cilindro multicolor del fotograbado es 5 a 10 días, y cliché flexográfico se hace por 5 horas. La versión flexográfica depende del área de impresión y es mucho menos costosa que el cilindro del fotograbado.



7. Preprense la corrección, fuerte viento de la poste-prensa + el diseño de sequía infrarrojo, bramidos de enfriamiento auxiliares. El manchar Avoid que se causa fácilmente cuando la tinta se seca mal.



8. La parte de impresión es conducida por el carril de guía linear de alta resistencia, y la versión del avance y del retratamiento es conducida por el tornillo linear de la bola + motor servo síncrono del imán permanente,



9.1-6 colores se pueden modificar para requisitos particulares según las necesidades, anchura 1000M M



10. Descarga del proceso 1, 2 tensión constante automática, 3 raspador, cuerpo de impresión 4, color del ordenador, 5 tracción, 6 tensión constante automática, centro 7 arriba y abajo del recibo





Parámetros técnicos



1. Formulario impreso: Flexo

2. Impresión del substrato: película no tejida de papel

3. Velocidad de impresión: 10m/min-120m/min

4. Velocidad mecánica: 10m/min-150m/min

5. Anchura máxima del substrato: 1440m m

6. Anchura de impresión: 100-1200m m

7. Impresión de circunferencia: 300-950m m

8. Grueso de la placa: 1.7m m (comunicación previa especial)

9. Especificaciones del rodillo de Anilox: Φ106*1440*6

10. Especificaciones de aluminio del rodillo de guía: Φ100*1440 Φ70 *1440

11. Impresión del rodillo inferior: Φ160*1440

12. Diámetro máximo el desenrollar: Φ1200 milímetro

13. Diámetro de enrrollamiento máximo: Φ1200 milímetro

14. Temperatura máxima del horno grande: °C 80

15. Diámetro de base del substrato: 74m m

16. Poder total de la máquina entera: Poder 15+7.5kW, poder de calefacción eléctrico 48KW del motor

17. Secado de fuente de calor: calefacción eléctrica

18. Peso de la máquina: cerca de 15 T

19. Dimensiones: 12800 (L) x 2400 (w) x 1150 (H) milímetros

20. Color de cuerpo: Gris oscuro + blanco (comunicación previa especial)





En segundo lugar, la configuración del equipo:

Dispositivo el desenrollar:



1) Dispositivo semiautomático el desenrollar: alimentación automática neumática

2) Diámetro máximo de desenrollar: Φ1000 milímetro

3) Especificación inflable del eje: 3"

4) Número de ejes de la inflación: 2

5) Gama del control de tensión: 0-100kg/de ancho total

6) Polvo magnético: 10KG, control de tensión automático

7) Tensión completamente automática que detecta el dispositivo;

8) Sistema análogo del sistema 1 de la corrección





2. Cuerpo de impresión



1) Modo de la impulsión: impulsión adaptada del motor, impulsión de correa síncrona.

2) Eje de cliché:

(1) registro longitudinal del color: impulsión del motor servo del imán permanente (comando automático de la ejecución del sistema del color del ordenador de Kosai)

(2) color horizontal: impulsión del motor (ejecución manual)

3) Composición total: rollo de la placa, raspador, bandeja de la tinta, rodillo del anilox,

4) Raspador: 4 sistemas del raspador unidireccional se utilizan. Para facilitar la instalación, el material del raspador se hace del perfil de alta resistencia de la aleación de aluminio, que es conveniente y rápido cargar, descargar y de limpiar.



4. Secado del dispositivo:



1) Equipan a cada grupo del color del fuerte viento + el secar en el horno infrarrojo: con un sistema de enfriamiento y de curado después de imprimir.

2) La impresión total se seca primero y en seguida se refresca. El horno se calienta eléctricamente y la fan se controla inteligente, y la temperatura dentro del horno es controlable.



5. Dispositivo de enrrollamiento



1) Método de enrrollamiento: Centro que se encrespa arriba y abajo de eje

2) Método de papel de la instalación de la base: Extensión 2 del eje de la extensión

3) Especificación inflable del eje: 3"

4) Motor de bobina: Sistema 7.5KW 1

5) Control de tensión: Control de tensión completamente automático

6) Gama de enrrollamiento de la tensión: 5-10KG/de ancho total

7) Solo diámetro de enrrollamiento: Φ1000mm máximo.



Tercero, instalaciones favorables (los usuarios son responsables)



1. Fuente de alimentación: *380V*50HZ trifásico, línea del oeste trifásica sistema

2, compresor de aire: 2KW (1 sistema)





Lista eléctrica



Categoría Major Technical Products Remarks



Poder de la máquina

Máquina principal 15+7.5KW 380V Shangai un total de 1

Grupos hechos en casa de la calefacción 6KW/group 6

Fuente del viento 100WX4

Dispositivo eléctrico Schneider

Total 6groups de la CA Taiwán del motor 120W 220V del rodillo de la tinta

Poder total sobre 50KW

Presión el desenrollar que detecta la detección, control de tensión completamente automático

Freno magnético del polvo: Ryan Haitai Torque: 100 nanómetro

Descargue la válvula de regulación de la presión de la precisión de la presión de la tracción



Grupo del color

El regulador de temperatura controla la temperatura del horno en una temperatura constante.

Control del retraso del rodillo de la tinta y del rodillo de la malla para alcanzar un requisito más razonable para la homogeneización.

Módulo del Plc

Centro de enrrollamiento

PLC Japón Mitsubishi

Versión progresiva del motor servo 16 del imán permanente

Alimentación automática neumática

Sistema automático Cosei del color del ordenador de Simulation Correction Coase Company

Motor servo 6 del imán permanente del color

Rodillo de cerámica 6 opcionales de Anilox del palillo

Pantalla táctil weinew de Taiwán de 12 pulgadas
