Datos del producto:
|
| nombre: | NO ES NECESARIO CAMBIAR EL CILINDRO DE IMPRESIÓN FLEXO SERVO MÁQUINA DE IMPRESIÓN NUEVO DISEÑO | Duración de impresión: | 300-2000m m |
|---|---|---|---|
| Área de impresión: | Talla única | ||
| Resaltar: | máquina de impresión servo flexo nuevo diseño,Máquina de impresión flexográfica de alta velocidad,no hay cambio en la máquina flexo de cilindros de impresión |
||
NO NEED CHANGE PRINT CYLINDER FLEXO SERVO PRINTING MACHINE NEW DESIGN
3C 1200 Máquina de impresión Flexo de versión suave
![]()
Cada configuración requiere comunicación y registro con la empresa para su posterior verificación. Por favor, no envíe información fuera de su empresa para evitar que la información fluya y afecte la eficiencia de la cooperación. ¡Gracias por su confianza!
Parámetros principales
| Servomotor | Parámetro |
|
Colores de impresión:
|
3 colores |
|
Ancho máximo del material:
|
1250mm |
|
Ancho máximo de impresión:
|
1200mm |
|
Longitud de impresión:
|
Muestra del cliente |
|
Longitud máxima de bolsa
|
3000mm |
|
Rodillo Anilox
|
RODILLO ANILOX CERÁMICO |
|
Servomotor de accionamiento directo
|
SERVOMOTOR |
|
Transmisión del rodillo anilox
|
SERVOMOTOR |
|
Transmisión del rodillo inferior
|
SERVOMOTOR |
|
Velocidad mecánica máxima
|
120m/min |
|
Velocidad de impresión
|
25~100m/min |
|
Rango de diámetro de los rollos de material
|
≤1000mm |
| Eje neumático | ø76mm*2 |
| Potencia total de la máquina | 42KW |
| Bastidor principal de la máquina | ESPESOR DE HIERRO FUNDIDO 75mm |
| Precisión de los engranajes | GRADO 5 |
| OBSERVACIONES | |
| CANTIDAD DE CILINDRO DE IMPRESIÓN / RODILLO ANILOX | 3 PCS |
| Circunferencia del cilindro de impresión | DISEÑO DEL CLIENTE |
| LPI DEL RODILLO ANILOX | 300LPI (personalizable) |
| Grosor de la plancha de resina |
Sin restricciones (el rodillo de impresión y el rodillo inferior no tienen transmisión por engranajes)
|
| POTENCIA ELÉCTRICA |
Por defecto 380V 3P 50hz (el cliente puede especificar) 380V 3P 50Hz (los clientes pueden solicitar algo más) |
5500mm×1400mm×3000mm
PESO DE LA MÁQUINA :Aproximadamente 5000Kg
Uno, composición principal de la máquina
| SECCIÓN DE DESBOBINADO CONTROL DE TENSIÓN | ||
| Polvo magnético de 5 kg | Método de alimentación | |
| Alimentación y bloqueo neumático | SECCIÓN DE TRACCIÓN | |
|
Tracción del material
|
||
|
Tracción post-impresión
|
SECCIÓN DE IMPRESIÓN
|
|
|
Grupo de impresión
|
||
|
Rodillo Anilox Cerámico con Doble Rasqueta
|
Transmisión del rodillo de impresión | |
|
Servomotor de accionamiento directo
|
Embrague del rodillo de impresión
|
|
|
Servomotor de accionamiento directo
|
Embrague del rodillo de impresión
|
|
|
Cilindro hidráulico
|
Presión de impresión
|
|
|
Cilindro hidráulico
|
Presión de impresión
|
|
|
Cilindro hidráulico
|
Presión de impresión
|
|
|
Cilindro hidráulico
|
Presión de impresión | |
|
Ajuste manual
|
SECCIÓN DE SECADO
|
|
|
Ajuste manual
|
SECCIÓN DE SECADO
|
|
|
Método de secado Calefacción eléctrica
|
||
|
Horno de secado principal
|
Tubo de calentamiento: 1 ud., ventilador de 4 componentes
|
|
|
Respaldo de la sección de secado
|
Horno de impresión inversa SECCIÓN DE BOBINADO
|
|
|
Control de tensión
|
Motor + Polvo Magnético
|
|
|
Método de corte
|
||
|
Neumático
|
SECCIÓN DEL MOTOR
|
|
|
Servomotor del rodillo de impresión
|
7.5kw*3 | |
|
Potencia síncrona
|
||
|
5.5kw
|
Potencia del rodillo anilox | |
|
1.8kw*3
|
Motor de bobinado | |
|
2.2kw
|
Dos, Lista principal de accesorios | |
| Nombre | Marca | |
Característica
| Servomotor | Marca nacional de primera línea | Tecnología Inovance |
|
Pantalla táctil PLC Marca de primera línea de China |
Tecnología Inovance Inversor Marca de primera línea de China
|
|
|
Tecnología Inovance Motor de tinta |
Schneider, Francia Marca de primera línea de China Marca de primera línea de China
|
|
|
Interruptor de alimentación |
Schneider, Francia Marca de primera línea de China Marca de primera línea de China
|
|
|
Shanghai Yuncheng |
Marca de primera línea de China Wenzhou Chuangbo |
|
|
EPC |
Componente neumático | |
|
Marca de primera línea de China Chongqing Enruis |
Componente neumático
|
|
|
Airtac Taiwán
|
Marca de primera línea de China Harbin |
|
|

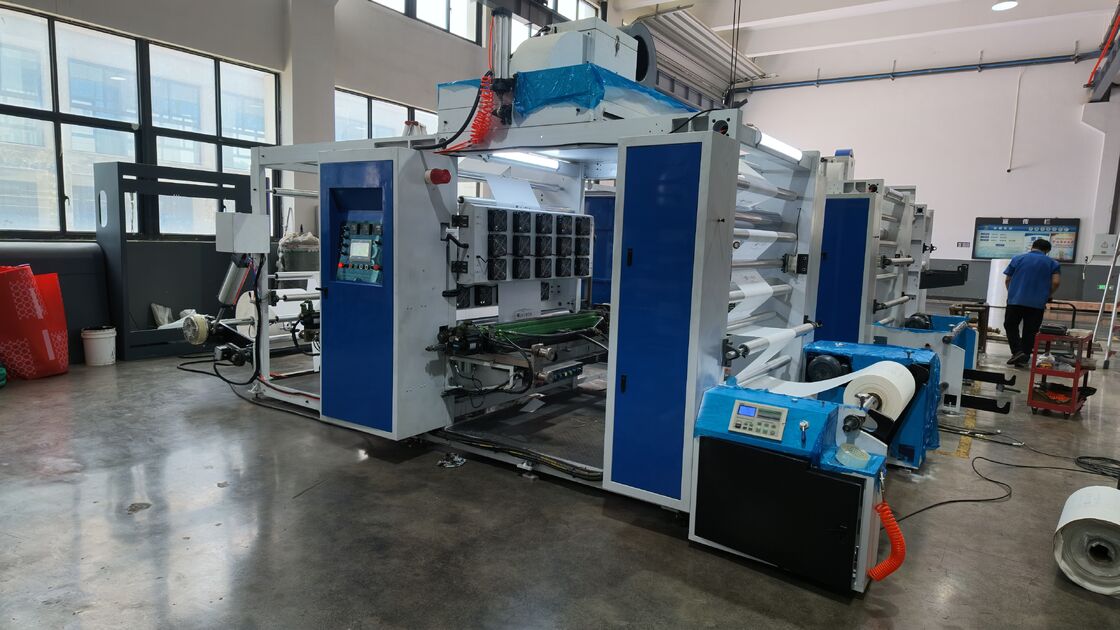

Tres, Foto real del producto
|
UNIDAD DE IMPRESIÓN Rodillo Anilox Cerámico con Rasqueta de Tinta Cerrada |
|
|
SECCIÓN DE BLOQUEO HIDRÁULICO DE LA UNIDAD DE IMPRESIÓN
|
HORNO
|
|
|
AJUSTE EPC DE REBOBINADO PANEL DE OPERACIÓN |
SECCIÓN DE REBOBINADO |
|
|
|
|
