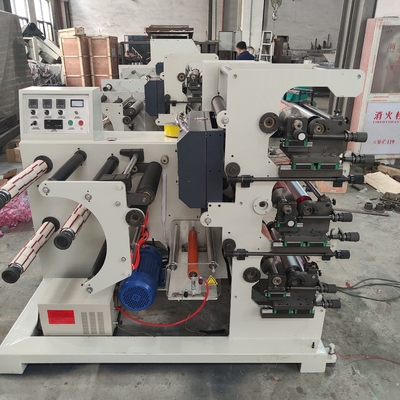

Impresora flexográfica de alta velocidad con 250 mm de largo, 180 mm de ancho, 5-60 m/min de velocidad y 0,15 mm de precisión

1. Principales parámetros técnicos

1. Longitud máxima de impresión: 250 mm

2. Ancho de impresión: 180 mm

3. Velocidad de impresión: 5-60 m/min.

4. Precisión de sobreimpresión: ＜ 0,15 mm

5. Potencia total instalada: 6Kw

6. Dimensiones generales: (L × B × H) 1680 × setecientos ochenta × mil doscientos ochenta

7. Peso: ≈ 618 KG

2, funciones estructurales principales y principios de funcionamiento

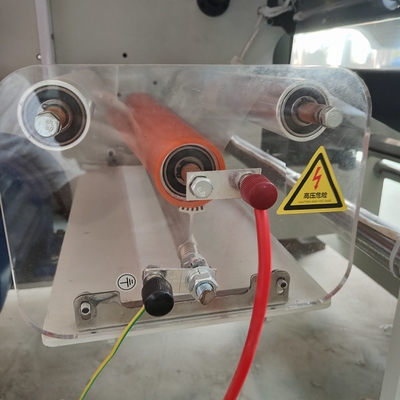

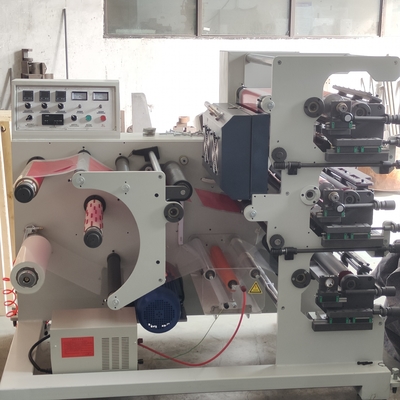

La estructura de esta máquina incluye descarga, descarga corona, tracción, impresión en primer color, impresión en segundo color, horno, corte longitudinal y recolección de material.(Como se muestra en la figura)

2. Mecanismo de suministro de tinta

1. Levante el cubo de tinta.2. Anilox.3. Raspador.4. Rodillo de impresión.5. Composición del rodillo del respaldo.

(Como se muestra en la figura)

3. mecanismo cromático

La combinación de colores se compone de un mecanismo de transmisión de la caja de engranajes planetarios, que ajusta la transmisión de la caja de engranajes planetarios hacia la izquierda y hacia la derecha para alinear el patrón hacia arriba y hacia abajo.Ajuste los rodillos de impresión hacia la izquierda y hacia la derecha para alinear el patrón hacia arriba y hacia abajo.(Como se muestra en la figura)

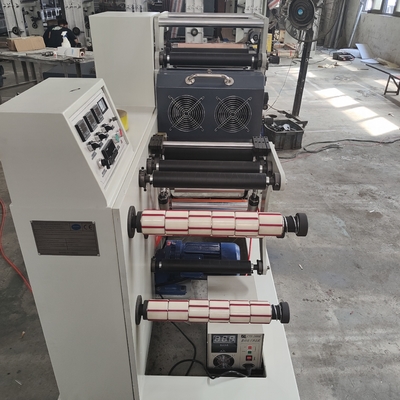

5.Mecanismo del horno

Cuando el material impreso pasa por el horno, el calor emitido por el tubo de calentamiento es expulsado por un ventilador para secar la tinta en la superficie del material impreso.La temperatura del horno está controlada por un medidor de control de temperatura inteligente y por inducción de termopar.

6, dispositivo de bobinado

El dispositivo de bobinado se utiliza principalmente para enrollar productos en tambores.Principalmente tiene un carrete.La potencia es impulsada por un motor para impulsar un engranaje, y la rueda dentada impulsa la potencia para girar el eje de bobinado para lograr el propósito de enrollar.La estanqueidad del tambor depende del ajuste de la tuerca y el resorte.

7, mantenimiento y conservación de la máquina

Para que la función de impresión funcione normalmente durante mucho tiempo y produzca buenos productos impresos, la máquina debe mantenerse y mantenerse bien.Los operadores deben recibir capacitación técnica previa al trabajo, no solo para familiarizarse con el proceso de impresión flexográfica, sino también para comprender y dominar la estructura, el principio de funcionamiento y los métodos operativos normales de esta máquina.Para dominar los puntos clave de ajuste de varias instituciones.Antes de poner en marcha la máquina, es necesario inspeccionar exhaustivamente el estado, la operabilidad y la flexibilidad de cada parte de la máquina.Se debe agregar grasa lubricante a cada parte lubricante.Durante la operación de la máquina, la policía debe inspeccionar cada componente operativo.Si hay condiciones anormales, como ruido y vibraciones en los rodamientos, la máquina debe detenerse inmediatamente para su inspección.Solo después de resolver el problema se puede iniciar la máquina.Después de detener la máquina, es necesario apagar inmediatamente la alimentación, limpiar la máquina, quitar la tolva de tinta, liberar el rodillo adhesivo, sacar la cuchilla de tinta y usar un agente de limpieza para limpiar el rodillo de la placa y la hoja de tinta e inyectar aceite. en cada punto de lubricación.

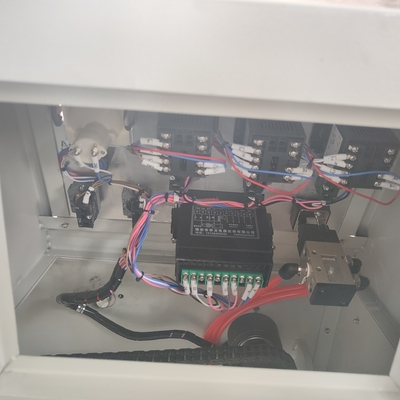

8, sistema de control eléctrico

Esta máquina adopta dos fuentes de alimentación de CA de 220 V/50 Hz.El sistema de control adopta una alimentación de CA de 220 V.Consulte el panel de operación de la máquina para conocer los interruptores e instrumentos eléctricos específicos.Después de completar la instalación de esta máquina, encienda el motor principal, ajuste la velocidad, haga que la máquina principal gire lentamente y verifique la dirección de rotación de la máquina principal.

La carcasa de la máquina debe estar conectada a tierra de forma fiable.Preste atención a la seguridad eléctrica.
