3, descripción funcional de cada parte:
1. Departamento de la tracción:
1. El rodillo de la tracción es conducido por un motor servo 7.5KW.
2. Dispositivo de reciclaje inútil del borde:
Utilice una fan para soplar hacia fuera la basura y los materiales de desecho, y el cliente equipará una caja de la malla para la colección.

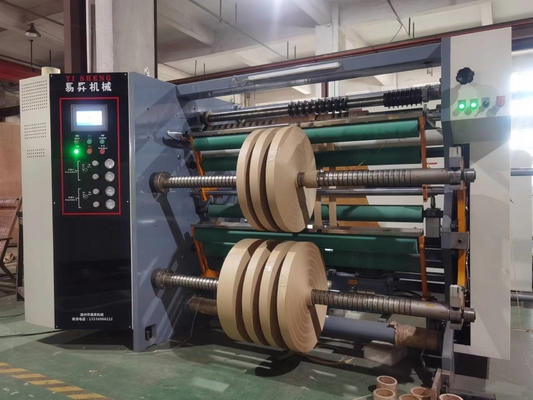

3. Mecanismo de bobina: (La izquierda o el extremo derecho del producto final es determinada por el cliente al poner una orden)
1. El material cortado se hiere independientemente usando las hachas superiores y más bajas, y el cuchillo que raja utiliza un cuchillo circular para rajar (6 pares)
2. Los ejes de enrrollamiento superiores y más bajos por cada uno tienen un motor servo 7.5KW con el eje neumático de la extensión. La tensión de enrrollamiento es controlada automáticamente por el PLC de Siemens basado en el diámetro actual de la bobina, asegurándose de que el material acabado está aseado cuando se cortan las rajas múltiples. Todas las caras del extremo de bobina son planas, y la llanura de la superficie de disco es seleccionada libremente por el rodillo de presión neumático y el rodillo de presión del peso del uno mismo para cortar. La tirantez de las capas internas y externas de la bobina acabada es controlable, que es un método de enrrollamiento espiral. A medida que el diámetro de enrrollamiento continúa aumentando, el PLC control automático la velocidad del motor servo de enrrollamiento para disminuir.

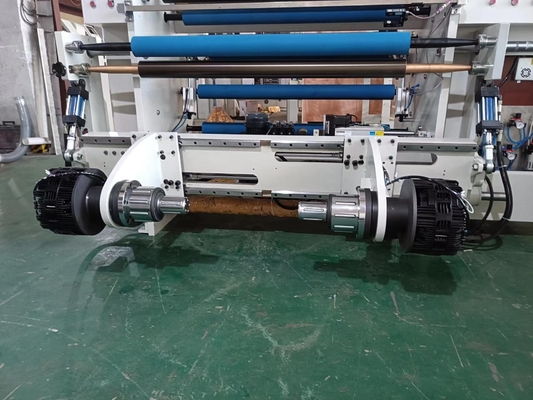

5. Dispositivo de la descarga
Adopción de una estructura de alimentación automática hidráulica shaftless conectada
(1) 1 sistema del motor alemán de la corrección de la simulación del BST
(2) modelo del carril de guía 25 4 pedazos
(3) un par de acero de alta calidad se utiliza para la arcada conmemorativa gruesa 40
(4) 1 par de brazos oscilantes de elevación
(5) cilindro 140X63 1 par
(6) el freno de la descarga adopta un par de frenos neumáticos

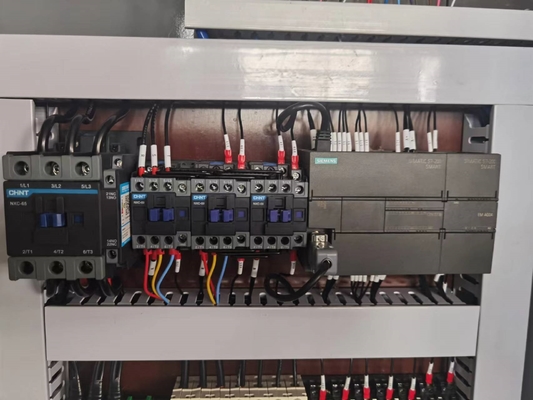

El equipo eléctrico adopta
El grupo de Chint se utiliza como aparato de baja tensión, Snyder se utiliza como interruptor del botón, Siemens se utiliza como PLC para controlar el sistema operativo de la máquina entera
4, ubicación de la pieza de la máquina
